در قسمت های قبل به توضیح کامل دوربین مدار بسته تحت شبکه ip و قطعات لازم برای نصب آن پرداختیم، حال در این قسمت از مقاله به آموزش کامل و قدم به قدم “آموزش نصب دوربین ip” میپردازیم، با ما همراه باشید :

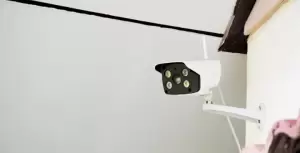

• در مرحله اول دوربین مدار بسته خود را در محل تعیین شده قرار دهید.
• سپس به کابل کشی اصولی و درست از قسم و جایگاه دستگاه NVR تا دوربین مدار بسته بپردازید.
• در قدم سوم از نصب دوربین ip ، سوکت RJ45 را به کابل شبکه وصل کنید و دوربین مدار بسته را به سر دیگر کابل شبکه و سر دیگر را به NVR متصل کنید.
• اگر دوربین مدار بسته تحت شبکه ip شما، POE نبود؛ در این مرحله از نصب دوربین را به منبع تغذیه متصل کنید.
• مانیتور و یا رایانه خود را از طریق کابل VGA و یا HDMI به دستگاه ضبط کننده NVR متصل کنید.
• اگر قصد تماشای محل مورد نظر از راه دور را دارید، در این مرحله از نصب دوربین ip باید یک کابل اترنت از nvr به مودم وصل کنید.
• در مرحله آخر نصب دوربین آی پی اگر تمامی مراحل را درست انجام داده باشید با روشن کردن مانیتور و NVR تصاویر برای شما پخش خواهد شد.
اگر با تمام توضیحات قسمت بالا، در مراحل نصب دوربین ip، با مشکل مواجه شدید پیشنهاد میشود که برای داشتن یک نصب اصولی با یک فرد ماهر در این زمینه تماس داشته باشید.
شرکت چشمان بیدار آریا با داشتن مهندسین و نصابانی مجرب و حرفه ای برای نصب هر نوع دوربین مدار بسته ای در کنار شما هستند.

معرفی بولت تحت شبکه و لوازم جانبی

 نصب دوربین بولت تحت شبکه

معرفی – نام قسمت ها

 نصب دوربین بولت تحت شبکه

نصب و راه اندازی

قبل از نصب دوربین بولت تحت شبکه ، باید احتیاط های زیر را بخوانید و بدانید که برای کار با دوربین مداربسته تحت شبکه لازم است که برخی از الزمات را رعایت کنید که عبارتند از:

1. شما باید بررسی کنید که آیا محلی که قرار است دوربین در آنجا نصب شود، می تواند وزن دوربین شما را تحمل کند؟
2. اجازه ندهید که کابل در مکان نامناسب قرار داده شود یا خیلی نزدیک کابلهای برق 220 ولت قرار بدهید، اینکار باعث ایجاد نویز در دوربین مداربسته می شود.
3. هنگامی که دوربین خود را نصب می کنید حتما نکات امنیتی مانند رمز عبور دوربین مداربسته تحت شبکه و همچنین لیست ip های دوربینها را در جای امنی نگه دارید.

 نصب دوربین بولت تحت شبکه

مرحله 1

برای عبور کابل از طریق دیوار / سقف، حفره ها را روی دیوار / سقف سوراخ کاری کنید و حتما از رول پلاک برای قراردادن پیچ استفاده کنید تا اتصالات محکم باشد.

مرحله 2

کابل شبکه، کابل برق را به ترتیب وصل کنید، در نصب دوربین اتصال برق باید در آخرین مرحله باشد.

اگر سیستم برقی شما دارای ارت می باشد حتما از ارت استفاده کنید زیرا باعث میشود که نوسانات ناخواسته ای که بر روی سیستم برقی شما وجود دارد از بین برود.

مرحله 3

دوربین را روی دیوار / سقف با پیچ قرار دهید. (توجه داشته باشید: قبل از اینکه دوربین را لمس کنید، پیچ و مهره پان / شیب پیچ را لمس کنید.)

مرحله 4

با استفاده از کابل تست ویدیو، در حین نصب، صفحه را بررسی کنید. شما می توانید نسبت زوم را با استفاده از دکمه T-W دندانه دار تنظیم کنید تا تصویر شما به درستی فوکوس شود.

تنظیم مجدد به پیش فرض کارخانه: دکمه تنظیم مجدد را برای 5 ثانیه فشار دهید تا تنظیمات را به پیش فرض کارخانه بازگردانید. (اگر دکمه ‘Reset’ را فشار دهید، تمام داده تنظیمات را از دست خواهید داد. در صورت لزوم، لطفا برای نصب دوربین تحت شبکه بیشتر توجه داشته باشید تا تنظیمات داشتباه وارد نشود)

اضافه کردن/خارج کردن کارت حافظه

کارت حافظه یک دستگاه ذخیره سازی داده های خارجی است که برای ارائه یک روش کاملا جدید برای ضبط و به اشتراک گذاری اطلاعات ویدئویی، صوتی و متنی با استفاده از دستگاه های دیجیتال توسعه یافته است.

مشخصات کارت SD توصیه شده

• نوع: میکرو SD (SDHC)
• تولید کننده: Transcend، Kingston، توشیبا، Sanddisk
• ظرفیت: 4 ~ 128G
• کلاس: بیش از کلاس 6

مرحله 1: قرار دادن یک کارت حافظه SD

کارت SD را در جهت فلش قرار دهید.

• کارت حافظه SD را به زور وارد نکنید، زیرا کارت حافظه تنها از یک طرف وارد میشود.
• در هنگام قرار دادن یا برداشتن کارت SD با استفاده از تیچرها استفاده کنید.

مرحله 2: حذف یک کارت حافظه SD

از بین بردن یک کارت حافظه SD به آرامی در انتهای باز در کارت حافظه فشار داده شده است، همانطور که در نمودار نشان داده شده است، کارت حافظه را از شکاف خارج می کند.

• فشار دادن بیش از حد به کارت حافظه SD می تواند باعث می شود که کارت بدون انحراف از اسلات در هنگام آزاد شدن شلیک شود.
• اگر داده ها را در کارت حافظه SD ذخیره کرده اید، از بین بردن کارت حافظه SD قبل از تنظیم ضبط به OFF، صدمه به اطلاعات ذخیره شده در کارت می شود.

کابل کشی

از یک سوئیچ فعال PoE برای اتصال داده ها و قدرت از طریق یک کابل استفاده کنید و بلافاصله تصاویر را مشاهده و ضبط کنید. یک سوئیچ غیر PoE نیاز به یک آداپتور برای انتقال قدرت دارد.

1. با استفاده از سوئیچ فعال PoE

 دوربین PoE سازگار است، اجازه انتقال قدرت و داده ها را از طریق یک کابل اترنت تک. PoE نیاز به کابل های مختلفی را برای استفاده، ضبط یا کنترل دوربین دارد. تصویر زیر را برای اتصال دوربین به یک سوئیچ فعال PoE با استفاده از یک کابل اترنت دنبال کنید.

2. با استفاده از سوئیچ غیر PoE

اگر یک سوئیچ فعال PoE استفاده نشود، از یک آداپتور برق برای انتقال قدرت و سوئیچ غیر PoE برای انتقال داده استفاده کنید. تصاویر زیر را برای اتصال دوربین بدون سوئیچ فعال PoE دنبال کنید.

 نصب دوربین بولت تحت شبکه

 نصب دوربین بولت تحت شبکه

1. ورودی صوتی

 کابل از دستگاه ورودی صوتی باید به صوتی وصل شود و پین GND شکاف کابل و دستگاه ورودی صوتی با توجه به مرورگر وب فعال شود.

2. خروجی صوتی

کابل دستگاه خروجی صوتی باید به صوتی و پین GND اسلات کابل متصل شود. حجم صدا با توجه به مرورگر وب کنترل می شود.

3. زنگ زدن

آن را به چراغ های هشدار دهنده، آژیر یا لامپ ها متصل می کند و انواع سنسورها به طور طبیعی باز و نرمال هستند. کابل دستگاه خروجی زنگ باید به زنگ هشدار + و زنگ خارج از شکاف کابل متصل شود.

4. زنگ هشدار

برخی از دوربینهای مداربسته تحت شبکه دارای قابلیت اعلام هشدار هستند هستند و شما در زمان نصب دوربین بولت تحت شبکه میتوانید با فعال کردن این قابلیت به راحتی با استفاده از هوش مصنوعی هشدار های لازم را دریافت کنید.

راه اندازی شبکه

آخرین مرحله نصب دوربین تحت شبکه راه اندازی شبکه است که میبایست مانند یک کلاینت در یک شبکه معمولی با این دوربین نیز رفتار نمایید.
