پیشگیری از نوسان برق در دوربین مداربسته

پیشگیری از نوسان برق در دوربین مداربسته

به علت هزینه بالای دوربین مداربسته و سیستمهای حفاظتی و نظارتی باید بتوانیم مواردی که باعث سوختن و خراب شدن دوربین مداربسته میشود را شناسایی و راهکاری برای آنها بی اندیشیم، مهمترین دلیل سوختن دوربین مداربسته در ایران، نواسن برق است. در این مقاله روشهای پیشگیری از نوسان برق در دوربین مداربسته را مورد بررسی قرار میدهیم.

ابتدا توضیحاتی در مورد برق دوربین مداربسته میدهیم و سپس به سراغ اهمیت جلویگری از نوسان برق در دوربین مداربسته میرویم و در آخر نیز روشهای پیشگیری از نوسان برق در دوربین مداربسته با توجه به شرایط شبکه برق ایران و نوسانهای مربوطه را به صورت دقیق و کاربردی بیان میکنیم.

پیشگیری از نوسان برق در دوربین مداربسته

نوسان برق در دوربین مداربسته

همانطور که میدانید برق شهری به صورت AC و با دامنه 220 ولت است. دوربین مداربسته و تمامی تجهیزات سیستمهای حفاظتی و نظارتی به صورت کلی با برق DC کار میکند(اکثرا 12ولت و برای دوربینهای POE 48 ولت) برای همین لازم است که ولتاژ AC را با استفاده از آدابتور به یک ولتاژ DC تبدیل کنیم تا بتوانیم دوربینهای مداربسته را راه اندازی کنیم.

اما این آدابتورها به روشهای مختلف و با کیفیتهای گوناگون ساخته میشود، همین موضوع باعث میشود که با یکسری از نوسانات در شبکه برق (که اکثرا در زمانهایی مانند قطع و وصل برق برق شهری، جوشکاری، اتصال کوتاه و …) رخ میدهد دچار سوختن آدابتور و در بدترین حالت ممکنه سوختن دوربین مداربسته شود.

نوسان برق در دوربین مداربسته تاثیر مستقیمی در خرابی دوربین مداربسته داشته و اکثرا بخاطر استفاده از آدابتور نامرغوب می باشد، حالا برویم و نحوه جلویگری از سوختن دوربنی مداربسته بخاطر نوسانات برق در ایران را با ذکر جزئیات را بگیم و تجهیزاتی که میتونه برای شما مفید باشد را به شما معرفی کنیم.

این مقاله(پیشگیری از نوسان برق در دوربین مداربسته) بیشتر بر مبنای تجربه مهندسان شرکت چشمان بیدار آریا تهیه شده است.

lazy

پیشگیری از نوسان برق در دوربین مداربسته

برق دوربین مداربسته چیست

برق در دوربین‌های مداربسته عمدتاً از منبع تغذیه جداگانه‌ای تأمین می‌شود. این منبع تغذیه معمولاً یک منبع تغذیه مستقل است که به دوربین متصل می‌شود. اکثر دوربین‌های مداربسته از ولتاژ مستقیم ۱۲ ولت یا ولتاژ مستقیم 48 ولت برای عملکرد خود استفاده می‌کنند. این ولتاژ از طریق کابل‌های خاص به دوربین منتقل می‌شود.

ولتاژ:

ولتاژ به عنوان یک نیروی الکتریکی شناخته می‌شود(V) که از سوی منبع برق در یک مدار الکتریکی ایجاد می‌گردد تا به الکترون‌های باردار (جریان) این امکان را بدهد که از طریق یک حلقه رسانا حرکت نمایند و وظایفی چون تأمین انرژی برای دوربین را انجام دهند. ولتاژ به واحد ولت (V) اندازه‌گیری می‌شود و می‌تواند جریان متناوب (AC) یا جریان مستقیم (DC) باشد.

آمپر:

آمپر نمایانگر شدت جریان الکتریکی است(I) که در یک نقطه از مدار در یک بازه زمانی خاص عبور می‌نماید. نمادهای معمول برای آمپر شامل:

A = آمپر، برای اندازه‌گیری شدت زیاد جریان (1000). mA = میلی‌آمپر، یک هزارم آمپر را نمایش می‌دهد (0.001).

در ادامه برای درک بیشتر پیشگیری از نوسان برق در دوربین مداربسته، نکاتی درباره ولتاژ و آمپر ارائه شده است که نصابان دوربین‌های با ولتاژ پایین می‌توانند از آنها برای جلوگیری از اشتباهات متداول در زمان اتصال برق به دوربین‌های مداربسته استفاده نمایند. این نکات به این شکل به کمک می‌آیند که از وقوع نوسانات برق در دوربین‌های مداربسته جلوگیری گردد.

برق دوربین مداربسته چیست

برق دوربین مداربسته چیست

محافظت قبل از نصب دوربین

قبل از نصب دوربین مداربسته، توصیه می‌شود توجه ویژه‌ای به بررسی ولتاژ داشته باشید، زیرا تحقیق نوع ولتاژ دوربین از اهمیت بسیاری برخوردار است. شناخت ولتاژ صحیح اجزای دوربین حائز اهمیت بسیار بالایی است، زیرا هر نوع اشتباه در این زمینه ممکن است به صورت غیرقابل جبرانی آسیب جدی به دوربین وارد کند و حتی باعث ابطال گارانتی گردد.

به عنوان یک مثال عمیق‌تر، یک خطای متداول در این زمینه این است که منبع تغذیه با ولتاژ AC 24 ولت به یک دوربین با ولتاژ DC 12 ولت متصل شود. این اشتباه ساده می‌تواند منجر به سوختن سریع و بدون امکان بازیابی دوربین شود. از این رو، استفاده از دوربین دو ولتاژ، به عنوان یک راهکار ساده و اثبات شده، می‌تواند از هر گونه خطای تغذیه جلوگیری نماید.

به منظور اطمینان از ایمنی تغذیه، توصیه می‌شود دوربین با ولتاژ 12 ولت DC یا AC 24 ولت را انتخاب کنید، تا بتوانید با اطمینان به تأمین نیازهای برق دوربین بپردازید.

محافظت قبل از نصب دوربین

محافظت قبل از نصب دوربین

یکی از اقدامات پیشگیری از نوسان برق در دوربین مداربسته این است که قبل از اتصال برق دوربین، حتما پارامترهای ولتاژ و جریان را اندازه گری کنید.

محاسبه افت ولتاژ کاری در زمان نصب دوربین مداربسته

محاسبه افت ولتاژ کاری در زمان نصب دوربین مداربسته یک مرحله حیاتی است که برای اطمینان از عملکرد صحیح دوربین و جلوگیری از مشکلات احتمالی باید به آن توجه شود. برای انجام این محاسبه، می‌توانید از مراحل زیر استفاده کنید:

  1. شناسایی مسافت کابل:

    • ابتدا مسافت فاصله کابل بین منبع تغذیه و دوربین را به دقت اندازه‌گیری کنید.
  2. استفاده از مقادیر مقاومت:

    • مقاومت هر متر کابل را بر اساس نوع و مشخصات آن (معمولاً اهم) تعیین کنید.
  3. محاسبه جریان:

    • جریان مصرفی دوربین را به ازای هر ولتاژ (از برچسب دوربین) در نظر بگیرید.
  4. استفاده از قانون اهم:

    • از قانون اهم (V=IR) برای محاسبه ولتاژ کاری در طول کابل استفاده کنید.
    • V: ولتاژ کاری، I: جریان، R: مقاومت کابل.
  5. محاسبه افت ولتاژ:

    • افت ولتاژ برابر با تفاوت ولتاژ اولیه و ولتاژ کاری محاسبه شده است.
    • اگر افت ولتاژ به میزان قابل قبولی باشد، نصب می‌تواند انجام شود. در غیر این صورت، نیاز به تصحیحات مانند افزایش ولتاژ منبع یا کاهش مسافت کابل ممکن است.

با این روش محاسبه، می‌توانید از افت ولتاژ کاری حین نصب دوربین مداربسته اطمینان حاصل کنید و از مشکلات مرتبط با این امر(پیشگیری از نوسان برق در دوربین مداربسته) جلوگیری نمایید.

خوب، فرض کنید شما یک دوربین مداربسته با مشخصات زیر را نصب می‌کنید:

  • ولتاژ مصرفی دوربین: 12 ولت DC
  • جریان مصرفی دوربین: 0.5 آمپر
  • نوع کابل: کابل مسی با مقاومت 0.1 اهم برای هر متر

محلی که قصد نصب دوربین در فاصله 20 متری از منبع تغذیه دارید را در نظر بگیریم.

مراحل محاسبه:

  1. شناسایی مسافت کابل:

    • مسافت کابل: 20 متر
  2. استفاده از مقادیر مقاومت:

    • مقاومت کابل: 0.1 اهم برای هر متر
  3. محاسبه جریان:

    • جریان مصرفی دوربین: 0.5 آمپر
  4. استفاده از قانون اهم:

    • 0.5 آمپر×(20 متر×0.1 اهم/متر)
    • 0.5 آمپر×2 اهم
    • 1 ولت
  5. محاسبه افت ولتاژ:

    • افت ولتاژ برابر با تفاوت ولتاژ اولیه و ولتاژ کاری محاسبه شده است.
    • افت ولتاژ: 12 ولت−1 ولت=11 ولت

در این مثال، افت ولتاژ 1 ولت می‌باشد(یعنی به دوربین 11 ولت میرسد) که مقدار قابل قبولی است و نصب دوربین می‌تواند با اطمینان انجام شود. در صورتی که افت ولتاژ بیشتر از حد قابل قبول باشد، ممکن است نیاز به تصحیحات مانند افزایش ولتاژ منبع یا کاهش مسافت کابل باشد.

محاسبه افت ولتاژ کاری در زمان نصب دوربین مداربسته

محاسبه افت ولتاژ کاری در زمان نصب دوربین مداربسته

محاسبه حداکثر مصرف انرژی دوربین مدار بسته

برای بهره‌گیری بیشتر از حداکثر توان مصرفی دوربین مداربسته، لازم است یک برنامه‌ریزی دقیق انرژی انجام دهید. اگر دوربین شما مجهز به LED مادون قرمز، بخاری داخلی یا لنز موتوری باشد، احتمال مصرف انرژی بیشتر وجود دارد. هنگامی که این قابلیت‌ها فعال شوند، دوربین مداربسته نیاز به انرژی بیشتری دارد. حتماً از این نکته اطمینان حاصل کنید که منبع تغذیه دارای آمپری مناسب برای تحمل این حداکثر توان مصرفی است.

برای درک بهتر یک مثال کاربردی را با هم بررسی کینم، فرض کنید یک دوربین دید در شب با 6 عدد LED مادون قرمز(IR) قوی با شدت پرتاب نور تا 20 متر و یک لنز  موتورایز با محدوده 3.6 تا 12 میلی‌متر (ƒ1.6) داشته باشیم. در شرایطی که این دوربین در شب فعال می‌شود و LEDها روشن می‌شوند، مصرف انرژی آن افزایش پیدا می‌کند و حتما افت ولتاژ رخ خواهد داد. تصاویر زیر نمونه‌ای از تفاوت عملکرد دوربین در دو شرایط روز و شب را نشان می‌دهند.

تصویر دوربین مداربسته در روز:

تصویر دوربین مداربسته در روز

تصویر دوربین مداربسته در روز

تصویر دوربین مداربسته در شب(با افت ولتاژ):

تصویر دوربین مداربسته در شب(با افت ولتاژ)

تصویر دوربین مداربسته در شب(با افت ولتاژ)

همانطور که مشاهده کردید با روشن شدن IR دوربین مداربسته، دوربین خاموش میشود و عملا تصویری در DVR نشان داده نمیشود همه این موارد به علت اشتباه در محاسبه جاکثر توان مصرفی دوربین مداربسته و عدم استفاده از یک منبع تغذیه دوربین مداربسته مناسب می باشد که منجبر به قطع برق دوربین مداربسته میشود حالا بیاید برویم سراغ اصل ماجرا و روشهای پیشگیری از نوسان برق در دوربین مداربسته را ریشه یابی و اقدامات اجرایی را بیان کنیم.

محافظ نوسان برق کابل تصویر کواکسیال

محافظ نوسان برق کابل تصویر کواکسیال، یک وسیله‌ای است که به منظور حفاظت و جلوگیری از تداخلات الکتریکی و نوسانات برق در سیگنال‌های تصویر کواکسیال استفاده می‌شود. این محافظ به طور خاص از تخریب و تغییر کیفیت تصویر جلوگیری می‌کند.
برای طراحی محافظ نوسان برق کابل تصویر کواکسیال، باید ابتدا به این نکته توجه کنیم که نحوه طراحی و عملکرد آن تأثیر مستقیمی بر کیفیت تصویر دارد. اجزای مورد نیاز برای ساخت و نصب محافظ نوسان برق کابل تصویر کواکسیال عبارتند از:
1. شیلد کابل: این لایه، که معمولاً از مس ساخته شده است، به عنوان محافظ از تداخلات الکتریکی و نوسانات برق در سیم‌های کابل عمل می‌کند.
2. عایق: یک لایه عایق که کابل تصویر را از تماس با اشیاء خارجی جدا می‌کند و همچنین از از دست دادن سیگنال تصویر به دلیل نوسانات برق محافظت می‌کند.
3. محافظ واشر: این قطعه کوچک فلزی، بین اتصال کابل و دستگاه مورد استفاده قرار می‌گیرد و در صورت وجود نوسانات برقی غیر مطلوب، به عنوان محافظ زمین عمل می‌کند.
4. کانکتورها: برای اتصال کابل تصویر کواکسیال به دستگاه‌های ورودی و خروجی مورد استفاده قرار می‌گیرند. در انتخاب کانکتورها باید به دقت معماری و نوع کابل تصویر کواکسیال توجه شود.
در نهایت، توجه داشته باشید که این توصیفات به طور کلی برای محافظ نوسان برق کابل تصویر کواکسیال است و ممکن است نیازهای شخصی شما در طراحی و استفاده متفاوت باشند. بهتر است با یک تکنسین مجرب در زمینه نصب دوربین مدار بسته مشورت بگیرید

استفاده از محافظ برای پیشگیری از نوسان برق دوربین مداربسته

محافظ‌های به کار گرفته شده در دوربین‌های مداربسته، با توجه به مدل و ساختار مشخص، قابلیت استفاده در اقسام مختلف را دارند. به عنوان نمونه، محافظ کابل کواکسیال به‌عنوان یک وسیله مورداستفاده قرار می‌گیرد که با هدف کاهش خطرات ناشی از نوسانات برق در اتصالات با بستر کواکسیال و فیش BNC مورد استفاده قرار می‌گیرد. این نوع محافظ به صورت یک قطعه آماده می‌شود و پیش از اتصال کابل به دستگاه نصب می‌شود، به وسیله‌ی سیم اتصال به زمین، انتقال اضافی برق را به زمین فراهم می‌کند و یک اقدام پیشگیری از نوسان برق در دوربین مداربسته است.

محافظ‌های استابلایزر، گروه دیگری از محافظ‌های برق می‌باشند که با شناسایی نوسانات جریان و تغییرات ولتاژ (نوسان برق)، از آسیب به دستگاه متصل جلوگیری می‌نمایند. استابلایزر در زمان تغییرات ولتاژ اقدام به تطبیق می‌نماید و جریان برق ثابتی را به دوربین‌های مداربسته و دستگاه‌های متصل به آن، ارائه می‌دهد.

همچنین، محافظ‌های برق UPS نیز یک نوع از محافظ‌های برق برای تجهیزات الکترونیکی و دوربین‌های مداربسته هستند. حضور باتری در داخل این محافظ باعث می‌شود که در صورت قطع برق، کاربر از امکان استفاده از برق بازدهی کند و تجهیزات به‌صورت خودکار خاموش نشود. همچنین، در مواقع نوسان و تغییرات ولتاژ، جریان با ولتاژ ثابت به دستگاه‌ها و تجهیزات متصل انتقال داده می‌شود.

UPS برای دوربین مداربسته

دستگاه UPS یا ناپایداری برق، به عنوان یک راهکار حیاتی برای دوربین‌های مداربسته شناخته می‌شود. این تجهیزات با امکان ذخیره‌سازی انرژی در باتری‌های خود، در شرایط قطع برق، برقراری اتصال فوری و مستقیم به منبع برق خود اقدام می‌نمایند. این ویژگی از مهمترین اقداماتی است که می‌تواند از خاموش شدن ناگهانی دوربین‌های مداربسته و از دست دادن داده‌های ذخیره شده در آنها جلوگیری نماید(اولین روش پیشگیری از نوسان برق در دوربین مداربسته).

همچنین، UPS مخصوص دوربین مداربسته با توانایی تنظیم ولتاژ و جلوگیری از نوسانات برق، دستگاه‌های حساس مانند دوربین‌های مداربسته را در برابر خطرات ناشی از نوسانات برق محافظت می‌کند. نوسانات و افت ولتاژ می‌توانند عمر دستگاه را کاهش دهند و به کارایی آن آسیب بزنند. با استفاده از یک UPS مطمئن و با کیفیت، می‌توان از مصرف انرژی پایدار برای دوربین‌های مداربسته اطمینان حاصل کرد و از خرابی و آسیب به دستگاه جلوگیری نمود و شاید بهترین روش پیشگیری از نوسان برق در دوربین مداربسته است.

دستگاه UPS مخصوص دوربین مداربسته

دستگاه UPS مخصوص دوربین مداربسته

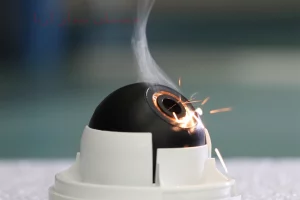

تاثیر نوسان برق در سوختن دوربین مداربسته

نوسانات برق می‌توانند بر دوربین‌های مداربسته تأثیرات مخربی داشته باشند و به سوختن آنها منجر شوند(برای همین است که مقاله آموزشی پیشگیری از نوسان برق در دوربین مداربسته را نوشتیم). نوسانات برق به تغییرات ناگهانی ولتاژ در شبکه برق اشاره دارند، که می‌توانند در دستگاه‌های الکترونیکی نظیر دوربین‌های مداربسته به شکل زیان‌باری تأثیر بگذارند. این تأثیرات ممکن است به صورت زیر باشند:

  1. آسیب به قطعات الکترونیکی: نوسانات برق می‌توانند باعث آسیب به قطعات حساس الکترونیکی در دوربین مداربسته شوند. این قطعات شامل مدارهای چاپی، سنسورها، و سایر اجزای الکترونیکی می‌شوند.

  2. سوختن مدارها: تغییرات ناگهانی ولتاژ می‌توانند باعث افزایش جریان الکتریکی در مدارها شده و در نتیجه، سوختن قطعات الکترونیکی یا حتی مدارهای داخلی دوربین را ایجاد کنند.

  3. خرابی در دوربین: نوسانات برق ممکن است باعث خرابی و عدم عملکرد صحیح دوربین مداربسته شوند. این خرابی ممکن است به صورت دائمی یا موقت باشد، اما در هر حالت می‌تواند به عدم اعتماد به دوربین و از دست رفتن تصاویر مهم منجر شود.

برای جلوگیری از این مشکلات،باید اقدامات پیشگیری از نوسان برق در دوربین مداربسته را انجام داد که یکی از آنها استفاده از تجهیزات حفاظتی مانند UPS (ناپایداری برق) و محافظ‌های ولتاژ الکترونیکی می‌تواند کمک کننده باشد. این اقدامات می‌توانند ولتاژ را استبداد کرده و از دستگاه‌های الکترونیکی در برابر نوسانات و افت ولتاژ محافظت نمایند.

تاثیر نوسان برق در سوختن دوربین مداربسته

تاثیر نوسان برق در سوختن دوربین مداربسته

راهکارهای عملی برای پیشگیری از نوسان برق در دوربین مداربسته

برای پیشگیری از نوسان برق در دوربین مداربسته، می‌توانید از راهکارهای زیر استفاده کنید:

  1. استفاده از UPS (ناپایداری برق): این تجهیزات دارای باتری هستند و در صورت قطع برق، به صورت خودکار به باتری تغذیه می‌شوند. این اقدام می‌تواند از سوختن دوربین در نتیجه نوسانات برق جلوگیری کند و اطمینان حاصل کند که دوربین همیشه در حال ضبط تصاویر خواهد بود.

  2. استفاده از محافظ‌های ولتاژ: این تجهیزات می‌توانند ولتاژ ورودی را استبداد کرده و از افت ولتاژ و نوسانات برق محافظت نمایند. این محافظ‌ها معمولاً به صورت خودکار عمل می‌کنند و از دستگاه‌های الکترونیکی در برابر تغییرات غیرمنتظره ولتاژ محافظت می‌کنند، محافظ برق در ایران راهکار خوبی برای پیشگیری از نوسان برق در دوربین مداربسته نمی باشد.

  3. استفاده از سیستم زمین: با اتصال بدنه تجهیزات فلزی به زمین میتوانید خیلی از نوسانات ناشی از تغییرات ولتاژهای ناگهانی را از بین ببرید اصطلاحا به اینکار grouding گفته میشود.

  4. نصب امکانات اضافی برق: استفاده از محافظ‌های برق و فیلترهای مخصوص نیز می‌تواند به بهبود کیفیت برق و جلوگیری از نوسانات زودرس در دوربین‌های مداربسته کمک کند.

  5. برنامه‌ریزی تعمیرات دوره‌ای: تعمیرات دوره‌ای و بازبینی دوربین‌های مداربسته به منظور اطمینان از سالم بودن تجهیزات و شناسایی مشکلات برق ولتاژ می‌تواند از پایداری سیستم در برابر نوسانات برق حمایت نماید.

با این اقدامات عملی، می‌توانید از دستگاه‌های دوربین‌های مداربسته خود در مقابل نوسانات برق حفاظت کنید و از عملکرد بهینه آنها اطمینان حاصل نمایید و با پیشگیری از نوسان برق در دوربین مداربسته حتما میتوایند از خیلی از هزینه های تعمیر دوربین مداربسته راحت شوید.

سوالات متداول دوربین جاسوسی

سوالات متداول دوربین جاسوسی

سوال 1: چگونه می‌توان از نوسانات برق در دوربین مدار بسته پیشگیری کرد؟

پاسخ: برای پیشگیری از نوسانات برق در دوربین مدار بسته، می‌توانید از تجهیزات حفاظتی مانند UPS (نیروی پشتیبان ناگهانی) یا AVR (تنظیم کننده ولتاژ خودکار) استفاده کنید. این وسایل به دوربین اجازه می‌دهند که در مقابل نوسانات و افت ولتاژ محافظت شود.

سوال 2: چه مزایایی برای دوربین مدار بسته از استفاده از UPS و IPSبه دنبال دارد؟

پاسخ: استفاده از UPS و IPS برای دوربین مدار بسته، باعث حفاظت از تجهیزات در برابر نوسانات برق، افت ولتاژ، و قطعی ناگهانی می‌شود. این اقدامات باعث افزایش عمر مفید دوربین، جلوگیری از خرابی‌های ناشی از نوسانات برق، و افزایش پایداری سیستم مدار بسته می‌شوند.

سوال 3: چگونه می‌توان بهینه‌سازی راه اندازی دوربین مدار بسته با در نظر گرفتن نوسانات برق؟

پاسخ: برای بهینه‌سازی راه اندازی دوربین مدار بسته در مقابل نوسانات برق، مهم است که تنظیمات و پارامترهای سیستم را به نحوی انجام دهید که به مقدار استفاده از انرژی کمتری نیاز باشد. همچنین، اطمینان حاصل کنید که تجهیزات حفاظتی مانند UPS به درستی نصب و پیکربندی شده باشند تا بهترین عملکرد را ارائه دهند.
