نحوه اتصال میکروفون به دوربین IP
هر کاربر نیازمند به دوربین مدار بسته و سیستم های امنیتی می‌داند که دوربین های مدار بسته به دودسته دوربین های تحت شبکه(IP) و دوربین های آنالوگ(AHD) تقسیم بندی می شوند که هر کدام از این دوربین ها قابلیت ها و مشخصات مربوط به خود را دارد و مناسب نصب در یک مکان می باشد.
یکی از قابلیت های جدید دوربین های مدار بسته نصب میکروفون در آنها است که هم در دوربین های IP و هم در دوربین های AHD امکان پذیر است.
اتصال میکروفون به دوربین IP؛ نیاز به مراحل و اقدامات قدم به قدمی دارد که در این مقاله به توضیح آن می پردازیم، در ادامه با ما همراه باشید.
در این مطلب با چه مواردی آشنا می شویم ؟

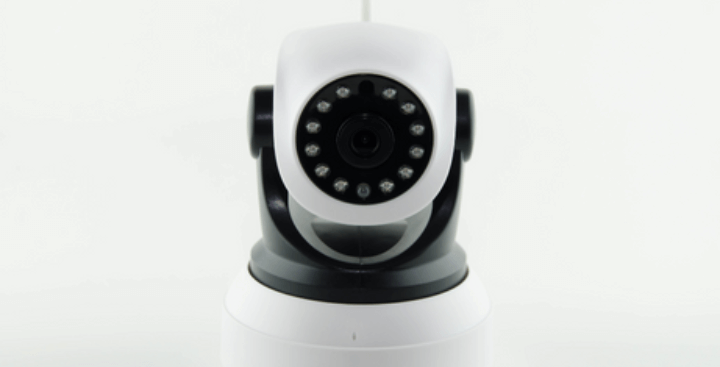

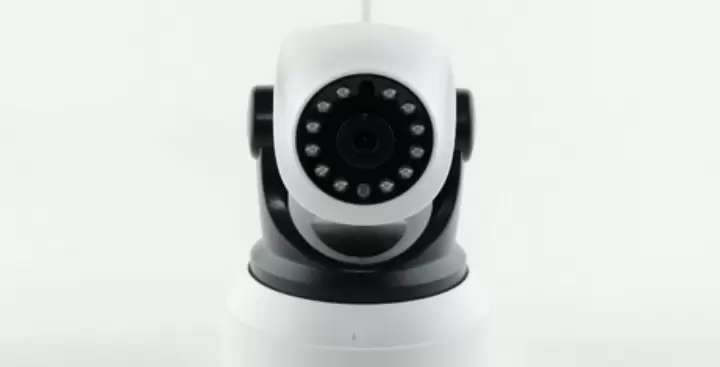

دوربین مدار بسته IP
اگر بخواهیم نحوه اتصال میکروفون به دوربین IP را توضیح دهیم قبل از آن باید به معرفی مختصری نسبت به دوربین های تحت شبکه و یا IP بپردازیم.
این دسته از دوربین های مدار بسته از طریق شبکه و یا اینترنت اطلاعات و داده ها را دریافت و منتقل می کنند و با یک واحد مستقل با آدرس IP به راحتی به انتقال تصویر می پردازند. دوربین های مدار بسته IP از طریق کابل اترنت یا بیسیم و به وسیله شبکه WIFI داده های صوتی و تصویری را ضبط و پردازش می کنند.اکثر فروشگاه دوربین مدار بسته دوربین مداربسته ip را دارند.
همه چیز در مورد اتصال میکروفون به دوربین مداربسته
انواع میکروفون دوربین های مدار بسته
برای اتصال میکروفون به دوربین های مدار بسته میتوان از دو نوع میکروفون استفاده کرد؛ میکروفون داخلی و میکروفون خارجی.
اتصال میکروفون به دوربین IP نیز، با هر دو نوع میکروفون امکان پذیر است.
در دوربین هایی که دارای میکروفون داخلی هستند این قطعه در درون خود دوربین مدار بسته قرار می گیرد که چه در دوربین های دام و چه در دوربین های بالت تحت شبکه هیچ تفاوتی در نصب دوربین مدار بسته آنها وجود ندارد و به وسیله یک کابل شبکه می توان به راحتی آن را نصب کرد اما در بعضی از دوربین هایی که در درون آن ها میکروفون تعبیه نشده میتوان با اضافه کردن میکروفون به دوربین مدار بسته داده های صوتی یک محیط را نیز ضبط و ثبت کرد.
دوربین های مدار بسته ای که قابلیت اتصال میکروفون خارجی را دارند باید دارای یک پورت به نام AV Port یا RCA باشند.
در سیستم‌های نظارت تصویری، استفاده از میکروفون در دوربین مداربسته باعث میشود علاوه بر تصویر، صدا نیز ضبط شود و یک سیستم نظارت کامل و چندبعدی شکل گیرد. میکروفون‌ها انواع مختلفی دارند که بسته به نوع محیط، میزان حساسیت، نحوه نصب و کاربرد انتخاب می‌شوند.
انواع میکروفون‌های مورد استفاده در دوربین‌های مداربسته
در ادامه، به معرفی کامل انواع میکروفون‌های مورد استفاده در دوربین‌های مداربسته، تفاوت‌های آنها و کاربردهای رایج می‌پردازیم:
🎙 انواع میکروفون دوربین مداربسته
1. 🎤 میکروفون داخلی (Built-in Microphone)
این میکروفون‌ها در داخل خود بدنه دوربین تعبیه شده‌اند.
معمولاً در دوربین‌های IP و برخی مدل‌های Wi-Fi یا دوربین‌های لامپی و بیسیم وجود دارند.
🔹 مزایا:
نصب ساده (بدون سیم‌کشی جداگانه)
صدای محیط نزدیک به دوربین را به‌خوبی ضبط می‌کند
🔹 معایب:
حساسیت پایین‌تر نسبت به مدل‌های خارجی
برد صوتی محدود (حداکثر 3 تا 5 متر)
2. 🎤 میکروفون خارجی (External Microphone)
این میکروفون‌ها به‌صورت جداگانه نصب می‌شوند و با کابل مخصوص به DVR، NVR یا دوربین متصل می‌گردند.
قابلیت تنظیم محل دقیق ضبط صدا را فراهم می‌کند.
🔹 مزایا:
امکان نصب در نقطه‌ای متفاوت از دوربین
کیفیت و برد صدای بیشتر (تا 20 متر به بالا)
مناسب برای اتاق کنفرانس، ورودی مغازه‌ها یا مکان‌های شلوغ
🔹 معایب:
نیاز به منبع تغذیه یا اتصال به ولتاژ 12 ولت
سیم‌کشی اضافه
3. 🎤 میکروفون گنبدی یا سقفی (Ceiling Microphone)
میکروفونی با ظاهر دایره‌ای که در سقف نصب میشود.
طراحی خاص برای ضبط صدا در اتاق‌های بزرگ، جلسات، بانک‌ها یا کلاس‌ها.
🔹 قابلیت پنهان‌سازی راحت
🔹 اغلب مدل‌های با کیفیت، دارای فیلتر نویز هستند
4. 🎤 میکروفون مخفی (Mini Mic / Covert Mic)
ابعاد بسیار کوچک
قابل نصب در پشت دیوار، داخل وسایل یا کنار پریز برق
بیشتر در نظارت مخفی یا کاربردهای امنیتی خاص استفاده میشود.
🔴 توجه: استفاده از این میکروفون‌ها باید طبق قوانین حفظ حریم شخصی انجام شود.
5. 🎤 میکروفون دیجیتال (Digital Mic – IP Based)
مخصوص دوربین‌های تحت شبکه با قابلیت ضبط صدای دیجیتال
اتصال از طریق کابل شبکه (با استفاده از PoE یا کانکتور خاص)
✅ صدای شفاف‌تر و انتقال از طریق شبکه
❌ قیمت بالا و نیاز به سازگاری با NVR خاص
انواع میکروفون‌های مورد استفاده در دوربین‌های مداربسته
📌 مقایسه میکروفون‌ها در جدول
| نوع میکروفون | برد صدا | کیفیت صدا | نیاز به نصب جداگانه | مناسب برای |
|---|---|---|---|---|
| داخلی | 3 تا 5 متر | متوسط | ❌ | دوربین‌های بیسیم، خانه |
| خارجی | 10 تا 30 متر | بالا | ✅ | فروشگاه، فضای باز |
| سقفی | 10 تا 20 متر | بالا | ✅ | اتاق جلسات، مدارس |
| مخفی | 2 تا 5 متر | متوسط | ✅ | نظارت امنیتی مخفی |
| دیجیتال | تا 30 متر | بسیار بالا | ✅ | پروژه‌های حرفه‌ای IP |
تجهیزات لازم برای اتصال میکروفون به دوربین IP
در نحوه اتصال میکروفون به دوربین IP نیازمند برخی از قطعات و تجهیزات هستیم تا بتوانیم در یک محیط علاوه بر ضبط تصاویر، صداها را به طور همزمان نیز ضبط کنیم.
نکته ای که قبل از بیان تجهیزات مورد نیاز لازم به ذکر است این است که باید حتماً جنس آداپتور خریداری شده بسیار خوب باشد زیرا در صورت عدم مرغوب بودن جنس آداپتور، در صداهای ضبط شده ما نویز ایجاد میشود و به همین دلیل صداهایی که برای ما حائز اهمیت است به خوبی به گوشمان نمی رسد.نصاب دوربین مدار بسته هم می تواند در انجام این فرایند به شما کمک کند.
• دوربین مدار بسته IP
• دستگاه ضبط کننده NVR
• آداپتور 12 ولت
• کابل شبکه سوکت خور
• رابط های مبدل
• میکروفون
نحوه اتصال میکروفون به دوربین IP
برای نصب میکروفون به دوربین های مدار بسته IP نیاز به داشتن مهارت و یا علم خاصی نیست زیرا روش و کار بسیار آسان و ساده است.
در ابتدا از طریق فیش های رابط میکروفون را به به دوربین مدار بسته وصل می کنیم، سپس از طریق دو آداپتور جداگانه میکروفون و دوربین را به برق متصل می کنیم.
در قدم بعدی به وسیله کابل شبکه دوربین مدار بسته را به دستگاه NVR متصل میکنیم.
یکی از نقاط مهم در اتصال میکروفون به دوربین IP این است که در برخی از مدل های دوربین های تحت شبکه نیاز به رابطه نیست و میکروفون به صورت مستقیم به دوربین وصل میشود.
چرا در بعضی از مواقع بعد از اتصال میکروفون به دوربین IP صدا نداریم؟
اگر تمام مراحل اتصال میکروفون به دوربین IP را طبق گفته های بالا عمل کرده باشید و باز هم صدا نداشته باشید قاعدتاً دیگر نیاز به تنظیمات نرم افزاری دارید.
یعنی دیگر تنظیمات خود دوربین دچار مشکل است و برای برطرف کردن این مشکل باید از طریق لپ تاپ به تنظیمات دوربین های آی پی رفته و مشکل را برطرف سازید.
در هنگام مواجه شدن با همچین موردی بهتر است که با یک نصاب مطمئن و مجرب مشورت کنید.
انواع میکروفون در دوربین مدار بسته
نحوه “اتصال میکروفون به دوربین IP” می توان از از میکروفون های مختلفی استفاده کرد که هر کدام دارای قابلیت ها و ویژگی های منحصر به فرد خود میباشند، این میکروفون ها عبارتند از :
• میکروفون سوز نی:
میکروفون سوزنی بسیار کوچک است و یکی از کاربردهای آن این است که به عنوان میکروفون مخفی از آن میشود استفاده کرد.
• میکروفون جعبه‌ای :
این میکروفون به صورت یک جعبه مستطیل شکل است که به وسیله یک پیچ صدا را دریافت می کند، اغلب میکروفون جعبه ای را در دوربین های مدار بسته AHD استفاده می کنند.
• میکروفون گلفی :
شکل ظاهری میکروفون به صورت توپ گلف است و به همین دلیل به میکروفون گلفی معروف شده است
میکروفون های قابل اتصال به دوربین های مدار بسته IP
در هنگام اتصال میکروفون به دوربین IP، می توان از نوعی از میکروفون استفاده کرد که دارای پورت RCA و برق باشد و یا میکروفون هایی مناسب هستند که نیاز به برق مستقیم ندارند.
میکروفون هایی که نیاز به برق مستقیم ندارند، برق مورد نیاز خود را از دوربین مدار بسته تامین می کند و دارای یک خروجی 3.5 میلیمتری صدا هستند.
برای استفاده از میکروفون هایی که دارای پورت RCA هستند این فیلم را به دو سر کابل وصل کرده و سر فیش را به خروجی صدای میکروفون متصل کنید.
شما میتوانید از تبدیل RCA به BNC استفاده کنید.
کابل BNC در اتصال میکروفون به دوربین IP
کابل BNC یکی از از پرکاربردترین کابل ها در استفاده در دوربین های تحت شبکه است که بسیار عملکرد بالا و ایده آلی دارد.
از این کابل کاربردی در تمام تجهیزات مانند اسیلوسکوپ، ژنراتور های صوتی، کنتورهای برق، دوربین های مدار بسته و … استفاده می کند.
از کابل BNC در پروژه هایی که کابل کواکسیال و صفحه نمایش مورد نیاز استفاده می شود.
کلام آخر
با توجه به توضیحات بالا دریافت اینکه نحوه اتصال میکروفون به دوربین IP کار بسیار آسانی است و اگر با انجام اقدامات بالا از دوربین مدار بسته صدا دریافت نشد دیگر نیاز به مشورت و کمک گرفتن از یک نصاب است.
با توجه به افزایش سرقت و احساس نیاز امنیت بهتر است که علاوه بر ضبط تصاویر، ایجاد امنیت از نظر صوتی را نیز داشته باشیم و دوربین مدار بسته ما صداهای محیط اطراف را نیز ضبط کند.
خوشحال می شویم تا از تجربیات خود در هنگام نصب میکروفون بر روی دوربین مدار بسته خود با ما به اشتراک بگذارید.
