دوربین مداربسته تحت شبکه

دوربین مداربسته تحت شبکه

دوربین مداربسته IP یا دوربین مداربسته تحت شبکه نسل جدید دوربین مداربسته هستند. امروزه بازارهای جهانی تمایل زیادی به دوربین مداربسته دیجیتال نشان داده است. این دوربین ها همانگونه که از نامشان پیداست از امواج کاملا دیجیتال برای تحلیل و ارسال داده های تصویر و صدا استفاده می کنند. یعنی برخلاف دوربین مداربسته آنالوگ، این دوربین مداربسته از همان ابتدای دریافت تصاویر امواج را دیجیتال می کنند. ضمن بکارگیری از امواج دیجیتال ، آنها تحت بستر شبکه کنترل و مرتبط می شوند. هر دوربین همانند یک وسیله در شبکه عمل می کند و به وسیله شناسه شبکه IP و در قالب الگوها و قوانین شبکه به مرکز کنترل متصل می گردد.

همین ویژگی تحت شبکه بودن در دوربین مداربسته IP برای آنها مزایای زیادی را به همراه می آورد.
مزایای دوربین مداربسته تحت شبکه یا دوربین مداربسته IP
• کیفیت بالای تمام دیجیتال
• امکان استفاده بهینه از کابل های ارتباطی
• امکان ارتباط بیسیم با امنیت و کیفیت بالا
• امکان ارسال همزمان تصویر،صدا و برق در بستر شبکه
معایب دوربین مداربسته IP یا دوربین مداربسته تحت شبکه
• قیمت بالای دوربین ها
• محدودیت پهنای باند
دوربین مد اربسته تحت شبکه ارتباط نزدیکی با شبکه جهانی اینترنت دارند. می توانند از شبکه داخلی به شبکه اینترنت متصل شوند و یا حتی مستقل از شبکه داخلی به اینترنت مرتبط شده و از آن طریق کنترل شوند.
برای ضبط تصاویر آنها دیگر نیازی به DVR نیست بلکه یک دستگاه که تنها ارتباط شبکه ای ایجاد کرده و داده های دوربین های آی پی را ذخیره کند کافی است. به همین دلیل مفهوم ضبط دیجیتال جای خود را به مفهوم کاربردی تر ضبط شبکه می دهد. دستگاه ضبط تصاویر دیحیتال NVR بدین منظور مورد استفاده قرار می گیرد.
کاربرد دوربین مداربسته IP آنجا نمود روشنی پیدا می کند که در پروژه های بزرگ بهینه سازی سیستم یک امتیاز محسوب می شود. اینکه چگونه تصاویر با حداقل کابل ارتباطی و با بالاترین کیفیت ممکن به مرکز نظارتی منتقل شود تنها از سیستم های تحت بستر شبکه بر می آید. امروزه یکی از دقدقه های مردم، عدم تمایل به وجود هرگونه سیم ارتباطیست. به همین دلیل است که شرکت های جهان تمام تلاش خود را بر ارتباطات بیسیم متمرکز می کنند. در سیستم های مداربسته آنجا که نیاز به کابل ارتباطی است دوربین های تحت شبکه می توانند با ارتباطات سری و شبکه ای از افزایش تعداد سیم جلوگیری کنند. حال آنکه در بسیاری از مواقع در دوربین های شبکه می توان از ارتباط کاملا بی سیسم استفاده کرد.
ارتباط دوربین های مداربسته بیسیم از طریق IP بسیار مطمئن تر و امن تر است. برخلاف دوربین های آنالوگ که نگرانی است ربوده شدن تصاویر توسط هر فرد مبتدی توسط دریافت امواج آنالوگ وجود داشت در سیستم های بستر شبکه امکان کد گذاری امنیت بالایی را برای آن فراهم می کند. ضمن اینکه ارتباط بیسیم دیجیتال و تحت شبکه بدون افت کیفیت تصویر و صداست و امواج نویز بر کیفیت تصویر بی تاثیر است.
بحث دوربین های تحت شبکه آی پی همسان با بحث بر سر شبکه های کامپیوتری بسیار گسترده و پیچیده است. اما ارتباط شبکه با دوربین های آی پی هر پیشرفت مرتبط با شبکه را نیر بر دوربین ها لحاظ می کند. از آن جمله می توان به یکی از آخرین پیشرفت های شبکه یعنی Power Ove Ethernet یا به اختصارPOE اشاره کرد که این قابلیت دوربین های آی پی را نیز شامل شده است. POE برق را در بستر شبکه می فرستد و از کابل برق جداگانه فاکتور می گیرد. در واقع دوربین های مداربسته IP با قابلیت POE تصویر ، صدا و برق را تنها از طریق همان کابل شبکه منتقل می کنند. که این یک مزیت برای سیستم های تحت شبکه بشمار می رود.

برای خرید دوربین مداربسته تحت شبکه به فروشگاه دوربین مداربسته بروید.

نتیجه گیری

ما به شما توصیه میکنیم حتما از نصب دوربین مداربسته برای محل کار یا منزل خود استفاده نمایید و با استفاده از دزدگیر امنیت خود را افزایش دهید.

توصیه میشود برای خرید دوربین مداربسته دید در شب جهت نصب به دستگاه DVR از فروشگاههای معتبر خرید نمایید. در این راستا میتوانید از فروشگاه دوربین مداربسته آریا خرید نمایید و یا نصب دوربین مداربسته فروشگاه خود را به ما بسپارید.

تماس با ما:

فروشگاه دوربین مداربسته آریا به عنوان تولید کننده دوربین مداربسته با برند INFINITY با ۲ سال گارانتی طلایی آریا به آدرس تهران خیابان جمهوری بعد از پل حافظ، پاساژ امجد طبقه ۴ واحد ۱۲ ، ۰۲۱۶۶۷۲۹۰۴۱ – ۰۹۱۲۲۸۸۹۳۴۶ ، آماده ارائه خدمات نصب و راه اندازی دوربین مداربسته به هزینه بسیار پایین می باشد.

دوربین اسپیددام چرخشی

دوربین اسپیددام چرخشی

دوربین اسپیددام چرخشی یا Speed Dome و یا PTZ به کلیه دوربین های مداربسته گفته می شود که قابلیت چرخش دوربین در جای خود بوسیله کنترل کننده یا اتوماتیک فراهم شده باشد. از این دوربین ها بیشتر در مواقعی استفاده می شود که نیاز است که فرد تصاویر دوربین مداربسته را همزمان نظارت کند. از اینرو فرد می تواند با استفاده از قابلیت PTZ سیستم های مداربسته ، دوربین اسپیددام چرخشی را به هر جهت که می خواهد بچرخاند و در هر جا که می خواهد زوم کند. دوربین های اسپید دام به دلیل تعبیه شدن موتور روی آنها از قیمت بالاتری نسبت به سایر دوربین های مداربسته برخوردارند.

دوربین اسپیددام چرخشی

دوربین اسپیددام چرخشی برای استفاده در امکان بزرگ کاربرد دارد که هدف نظرات توسط یک کاربر و یا یک سیستم نظارتی می باشد این نوع دوربین مداربسته میتوانند ۱۰ برابر یا ۲۲ برابر یا در بهترین حالت ۳۳ برابر بزرگنمایی دارد. با استفاده از دستگاه DVR  و یا کیبورد میتوان این نوع دوربینها را چرخاند یا برای آنها یک برنامه تعریف کرد که طی یک پترن مشخص بچرخد  زوم کند و یا یک هدف خاصی را دنبال کند.

دوربین اسپیددام چرخشی در مدلهای آنالوگ و یا دوربین مداربسته AHD و یا دوربین مداربسته تحت شبکه یا همان دوربین مداربسته IP ارائه شده است که ماهیت کارکرد یکسان و مشابه ای دارند و میتوان متناسب با ساختار و نیاز و صد البته هزینه های پروژه دوربین مداربسته از این دوربین استفاده نمود و بهره لازم را کسب کرد تا بهترین کیفیت را از دوربین مداربسته به کارفرما ارائه نمود.

برای خرید دوربین مداربسته به فروشگاه دوربین مداربسته بروید.

جهت مشاده محیط به صورت تصویری که شما این امکان را دارید که دوربین را بچرخانید میتوانید از دوربین Speed dome استفاده نمایید. با استفاده از کیبورد میتوانید دوربین مداربسته خود را حرکت دهید و تمام تصاویر خود محیط خود را مشاهده نماید و برای این کار باید از نصاب دوربین مداربسته متخصص استفاده نمایید تا بهترین کیفیت را به شما بدهد برای این منظور توصیه میکنیم حتما از فروشگاه معتبر دوربین مداربسته اسپیددام را خرید نماید.

مزایای مهم دوربین های PTZ:

۳۶۰ درجه ، شیب ۹۰ درجه ° ۹۰ درجه برای نمایش یک میدان دید بزرگتر
بزرگنمایی نوری برای دیدن واضح اشیاء دور
بیشتر دوربین های گنبدی PTZ تصاویر با کیفیت بالا را ضبط می کند.

یکی از دلایلی که از دوربین مداربسته اسپیددام استفاده میکنند این است که با استفاده از این نوع از دوربین مداربسته شما میتوانید بر روی سوپه مورد نظر زوم کنید و ان را به طور زنده تعقیب کنید تا ببینید که در کدام مسیر حرکت میکند و کجا میرود. این اصل که با استفاده از دوربین مداربسته اسپیدام شما پوشش بیشتری دارید و دید بهتری دارید برای شما امنیت بیشتری را به ارمغان میاورد

نتیجه گیری دوربین اسپیددام چرخشی

ما به شما توصیه میکنیم حتما از نصب دوربین مداربسته برای محل کار یا منزل خود استفاده نمایید و با استفاده از دزدگیر امنیت خود را افزایش دهید.

توصیه میشود برای خرید دوربین مداربسته دید در شب جهت نصب به دستگاه DVR از فروشگاههای معتبر خرید نمایید. در این راستا میتوانید از فروشگاه دوربین مداربسته آریا خرید نمایید و یا نصب دوربین مداربسته اسپیددام خود را به ما بسپارید.

تماس با ما:

فروشگاه دوربین مداربسته آریا به عنوان تولید کننده دوربین مداربسته با برند INFINITY با ۲ سال گارانتی طلایی آریا به آدرس تهران خیابان جمهوری بعد از پل حافظ، پاساژ امجد طبقه ۴ واحد ۱۲ ، ۰۲۱۶۶۷۲۹۰۴۱ – ۰۹۱۲۲۸۸۹۳۴۶ ، آماده ارائه خدمات نصب و راه اندازی دوربین مداربسته به هزینه بسیار پایین می باشد.

دوربین مداربسته چیست؟

دوربین مداربسته چیست؟

واژه “دوربین مداربسته” برگردان فارسی کلمه انگلیسی Closet Circuit television یا به اختصار CCTV می باشد. معنی لغوی آن جعبه جادویی مدار بسته است و به دوربین هایی گفته می شود که در جای خود ثابت اند.
دوربین مداربسته به کلیه دوربین هایی اطلاق می گردد که در محل خود ثابت بوده و تصاویر را به یک یا چند محل ارسال می کنند. از آنجا که اغلب این دوربین ها در حفاظت، نظارت و سیستم های مانیتورینگ امنیت بکار می رود این واژه بیشتر به همین حیطه بر می گردد اما معنی فنی آن حتی دوربین های ویدیو تلفن و کنفرانس را نیز دربر می گیرد.

تاریخچه:
نخستین سیستم مداربسته در سال ۱۹۴۲ میلادی توسط شرکت زیمنس آلمان به منظور مشاهده پرتاب موشک های V2 نصب شد. یک مهندس آلمانی بنام “والتر بروچ” مسئول نصب این سیستم بود.
در آمریکا اولین تبلیغ دوربین مداربسته در سال ۱۹۴۹ مربوط به محصولی با نام “وریکون” بود که در تبلیغات گفته میشد به مجوز دولتی نیازی ندارد.

از آن پس سیستم های ضبط تصاویر دوربین مداربسته در برخی پایگاه های فضایی بزرگ جهت ضبط تصاویر پرتاب موشک ها بکار گرفته شد و خیلی زود روی موشک ها نصب شد تا جایی که تصاویر را همراه با صدا به زمین ارسال کرد.

نقش دوربین مداربسته در کاهش جرم جنایت یکی از دلایل اصلی رشد این صنعت میباشد ، نقش دوربین مداربسته در تحقیقات جرایم را میتوایند مطالعه نماید برای اینکه بدانید دوربین مداربسته چیست باید به امنیت خود و محل کار و زندگی خود دقت کنید.
اولین رونمایی از دوربین مداربسته در اماکن عمومی آمریکا در سال ۱۹۷۳ بود. زمانی که در میدان تایمز نیویورک اولین دوربین مداربسته به منظور جلوگیری از جرایم در محدوده نصب شد اما نقش چشمگیری در کاهش جرایم ایفا نکرد. تا ایتکه در سال ۱۹۸۰ دوربین های مداربسته در سطح گسترده ای در سراسر آمریکا بخصوص در مراکز عمومی بکار گرفته شد. بنظر می آمد استفاده از دوربین مداربسته راهی ارزان تر در مقایسه با بکارگیری نیروهای پلیس برای شناسایی جرایم باشد.
بتدریج برخی از حرفه ها و مشاغل بخصوص آنهایی که بیشتر در معرض سرقت قرار داشتند نیز به دوربین مداربسته روی آوردند. در سال ۱۹۹۰ دستگاه های ضبط تصاویر دوربین ها تنها با قابلیت ” ضبط بعد از شناسایی حرکت” وارد بازار شدند که استفاده از دوربین مداربسته را در این کشور بسیار بیشتر کرد. تا قبل از آن، دستگاه های ضبط تصاویر تا حد زیادی از نظر میزان حجم ذخیره و قابلیت ها بسیار محدود بود. از نیمه دوم سال ۱۹۹۰ پلیس دوربین های زیادی را در سطح شهرها بخصوص مراکز عمومی ، مدارس و پروژه های ساختمانی نصب کرد.

در انگلستان نیز استفاده از دوربین مداربسته بسیار متداول شد. شهر “نورفولک” انگلستان نخستین جایی در این کشور بود که دوربین ها در آن نصب شدند.
بطور کلی در دهه میلادی بین ۱۹۹۰ تا ۲۰۰۰ استفاده از دوربین های مداربسته در بسیاری از کشورها رواج یافت.

در حال حاضر کشور ایران نیز توانایی تولید دوربین مداربسته در اختیار دارد شما میتوانید دوربین مداربسته ایرانی را کیفیت و گارانتی عالی با برند INFINITY را تهیه کنید.همچنین میتوانید انواع دوربین مداربسته را مطالعه نماید.

دوربین مداربسته در ایران

دوربین مداربسته در ایران بیش از ۲۰ سال است که وارد ایران شده است و از نوع دوربینهای نوار کاستی شروع شد تا به امروز که انواع دوربین مداربسته در سطح بازار ایران موجود میباشد.

در واقع جواب این سوال که دوربین مداربسته چیست ؟ خیلی ساده است : دوربین مداربسته درواقع چشمان همیشه بیدار برای محافظت از دارایی و ناموس شما می باشد و کمک شایانی به افزایش امنیت محل کار و زندگی شما میکند.  پس حالا میدانیم که دوربین مداربسته چیست همان امنیت شما است

نتیجه گیری سوال دوربین مداربسته چیست؟

ما به شما توصیه میکنیم حتما از نصب دوربین مداربسته برای محل کار یا منزل خود استفاده نمایید و با استفاده از دزدگیر امنیت خود را افزایش دهید.

توصیه میشود برای خرید دوربین مداربسته دید در شب جهت نصب به دستگاه DVR از فروشگاههای معتبر خرید نمایید. در این راستا میتوانید از فروشگاه دوربین مداربسته آریا خرید نمایید و یا نصب دوربین مداربسته فروشگاه خود را به ما بسپارید.

تماس با ما:

فروشگاه دوربین مداربسته آریا به عنوان تولید کننده دوربین مداربسته با برند INFINITY با ۲ سال گارانتی طلایی آریا به آدرس تهران خیابان جمهوری بعد از پل حافظ، پاساژ امجد طبقه ۴ واحد ۱۲ ، ۰۲۱۶۶۷۲۹۰۴۱ – ۰۹۱۲۲۸۸۹۳۴۶ ، آماده ارائه خدمات نصب و راه اندازی دوربین مداربسته به هزینه بسیار پایین می باشد.

آموزش انتقال تصویر بر روی اینترنت

آموزش انتقال تصویر بر روی اینترنت

انتقال تصویر بر روی اینترنت



گاهی اوقات دوست داریم که تصاویر دوربین مداربسته خود را بر روی اینترنت نیز داشته باشیم،  آموزش انتقال تصویر بر روی اینترنت بدین صورت که این امکان وجود داشته باشد که در هر نقطه ای که باشم ، که در کنار دوربین مداربسته و چه در ۱۰۰ کیلیومتری و چه در نقاط دور ، این امکان وجود داشته باشد که محل مورد نظر خود را کنترل و بر روی آن نظارت داشته باشیم. در این مواقع باید راهی وجود داشته باشد که بتوانیم تصاویر دوربین مداربسته را در اینترنت share کرده و از هر نقطه دلخواه تصاویر را مشاهده و نظارت بر محل داشته باشیم. برای این کار روشهای زیادی میباشد ، ولی دو روشی که بیشتر مرسوم بوده و مورد توجه همگان است در این مقاله ذکر میشود.

برای آموزش در خصوص نصب دوربین مداربسته روی گوشی میتوانید مقاله آموزشی مربوطه را مطالعه نمایید.

برای نمایش تصاویر یا از کارت DVR استفاده می شود و یا از دستگاه DVR ، در صورتی که از کارت DVR جهت مشاهده تصاویر استفاده شود، انتقال تصویر راحت بوده و در کمترین زمان ممکن صورت می پذیرد، ولی در زمانی از دستگاه DVR جهت نمایش تصاویر استفاده میشود و همچنین جهت ارسال و انتقال تصویر دوربین مداربسته ، مایل به حذف کامپیوتر می باشم، کار کمی متفاوت خواهد شد، لذا در این آموزش روش انتقال تصاویر دوربین مداربسته توسط دستگاه DVR و همچنین یک عدد مودم ADSL آموزش انتقال تصویر بر روی اینترنت داده خواهد شد:
برای اجرایی کردن انتقال تصویر دوربین مداربسته، شما نیاز به یک خط اینترنت ADSL با سرعت مناسب برای انتقال هر چند تعداد تصویر می باشید. و همچنین جهت معتبر بودن این انتقال و دسترسی سریع به تصاویر، نیاز به یک شناسه معتبر که همان IP Valid می باشد، دارید.
روش تنظیم دستگاه:
همانند روش تعریف شده برای ارتباط دستگاه DVR و کامپیوتر ، همان مراحل را باید برای تنظیم دستگاه انجام دهید. یعنی باید IP دستگاه را تعیین کنید.

انتقال تصویر دوربین مداربسته

روش تنظیم مودم ADSL برای انتقال تصویر دوربین مداربسته

پس از تنظیم IP دستگاه که ما به طور پیش فرض ۱۹۲٫۱۶۸٫۱٫۱ در نظر میگیریم، در این مرحله باید ADSL را جهت ارتباط با دستگاه و دریافت و ارسال اطلاعات آن بر روی اینترنت ، تنظیم کنیم.
مودم ADSL را با کابل شبکه یا کابل USB به کامپیوتر وصل کرده (ارتباط مودم باید از دستگاه قطع شده باشد) و سپس IP مودم ADSL را در صفحه اینترنت اکسپلور وارد نماییم تا صفحه تنظیمات مودم نمایان گردد
پس از ورود به تنظیمات مودم، به دنبال گزینه ای به نام NAT میگردیم. در زیر مجموعه این گزینه ، پس از کلیک، چند گزینه دیده می شود که یکی از آنها DMZ می باشد، بعد از کلیک بر روی این گزینه، صفحه ای ظاهر می شود که یک کادر خالی برای وارد نمودن IP را دارا می باشد.
مهمترین مرحله آموزش ، این بخش می باشد. در این مرحله، شما باید IP دستگاه DVR را که به طور پیشفرض ۱۹۲٫۱۶۸٫۱٫۱ میباشد را در این کارد وارد نموده و پس از save نومدن از تنظیمات مودم خارج شوید.
وظیفه این بخش و یا DMZ اینست که کلیه اطلاعات با IP تعریف شده در کادر DMZ که برابر ۱۹۲٫۱۶۸٫۱٫۱ قرار داده شده است به IP Valid تعیین شده که قبلا از طریق سرویس دهنده اینترنت دریافت گردیده ارسال نماید. یعنی هر شخصی از هر نقطه ای که مایل است، فقط با وارد نمودن IP Valid ( شناسه معتبر) مستقیما به IP تعریف شده در بخش DMZ که همان اطلاعات دستگاه DVR و تصاویر دوربین مداربسته می باشد، ارجاع داده می شود. بدین صورت ، تصاویر دوربین مداربسته در اینترنت انتقال داده شده و از طریق آن شما قادر خواهید بود از هر نقطه دلخواه تصاویر خود را به صورت زنده مشاهده نمایید.
مودم ADSL را با کابل شبکه یا کابل USB به کامپیوتر وصل کرده (ارتباط مودم باید از دستگاه قطع شده باشد) و سپس IP مودم ADSL را در صفحه اینترنت اکسپلور وارد نماییم تا صفحه تنظیمات مودم نمایان گردد.

همچنین جهت یادگیری الزامات نصب دوربین مداربسته در مکانهای عمومی میتوانید مقاله آموزشی که در اینخصوص تهیه شده است را مطالعه نماید.

Port Forwarding و دسترسی از راه دور راه اندازی راهنمای دوربین های IP را میتوایند در مقاله آموزشی مربوطه مطالعه نماید.

نتیجه گیری انتقال تصویر بر روی اینترنت

ما به شما توصیه میکنیم حتما از نصب دوربین مداربسته برای محل کار یا منزل خود استفاده نمایید و با استفاده از دزدگیر امنیت خود را افزایش دهید.

توصیه میشود برای خرید دوربین مداربسته دید در شب جهت نصب به دستگاه DVR از فروشگاههای معتبر خرید نمایید. در این راستا میتوانید از فروشگاه دوربین مداربسته آریا خرید نمایید و یا انتقال تصویر بر روی اینترنت خود را به ما بسپارید.

تماس با ما برای انتقال تصویر دوربین مداربسته:

فروشگاه دوربین مداربسته آریا به عنوان تولید کننده دوربین مداربسته با برند INFINITY با ۲ سال گارانتی طلایی آریا به آدرس تهران خیابان جمهوری بعد از پل حافظ، پاساژ امجد طبقه ۴ واحد ۱۲ ، ۰۲۱۶۶۷۲۹۰۴۱ – ۰۹۱۲۲۸۸۹۳۴۶ ، آماده ارائه خدمات نصب و راه اندازی دوربین مداربسته به هزینه بسیار پایین می باشد.

کابل دوربین مداربسته

 کابل دوربین مداربسته

مشخصات کابل کواکسیال

انواع رسانه های ارتباطی و کابل دوربین مداربسته :
سه نوع متداول رسانه های ارتباطی عبارتند از :
۱٫ رسانه های انتقال (کابل کواکسیل و کابل زوج به هم تابیده)
۲٫ کابلهای فیبر نوری
۳٫ بیسبم
کابل دوربین مداربسته :
کابل کواکسیال: کابل های کواکسیال در سه مدل زیر ارائه می شود:

کابل کواکسیال نازک : (ThinNet)
این نوع کابل داده ها را تا فاصله ۱۸۵ متر انتقال می دهد . بیشترین کاربرد این کابل در شبکه های Bus می باشد.
کابل کواکسیال ضخیم(ThickNet):
این نوع کابل داده ها را تا فاصله ۵۰۰ متر انتقال می دهد. بیشترین کاربرد این کابل در شبکه های Bus می باشد.
در این قسمت به بررسی کابل کواکسیال می پردازیم:

کابل دوربین مداربسته RG59

۱٫ هسته مرکزی که معمولا از یک رشته سیم جامد مسی تشکیل می گردد
۲٫ عایق که معمولا از جنس PVC یا تفلن است
۳٫ سیم بافته شده که کار آن جمع آوری امواج الکترو مغناطیسی است
۴٫ لایه پلاستیکی دور سیم جهت نگهداری سیم در برابر خطرات فیزیکی

ساختار کابل های زوج مارپیچ :
این کابل ها در دو مدل STP و UTP ساخته می شود. بیشترین کاربرد این کابل در شبکه های Star و Ring می باشد.
UTP:
در این روش دو رشته سیم روپوش دار برای کاهش نویز به هم تابیده اند. تعداد ۸ رشته سیم را در یک غلاف پلاستیکی قرار می دهند و یک کابل را تشکیل می دهند.
STP:
اگر مجموعه سیم های تابیده شده را داخل یک غلاف آلمینیومی قرار داده شود کابل حاصل را STP می نامند.
انواع کابلهای زوج مارپیچ توسط موسسه EIA به گروههای زیر تقسیم می شود:

انواع کابلهای زوج مارپیچ

کابل فیبر نوری: جنس این نوع کابل معمولا از شیشه یا پلاستیک شفاف می باشد. به دلیل اینکه فیبر نوری داده ها را به پالس های نوری تبدیل می کند امواج الکترومغناطیسی روی این کابل هیچ تاثیری ندارد. این نوع کابل ها بسیار شکننده می باشند و نمی توان بیشتر از حد معمول آن را خم کرد ولی بدلیل اینکه نور می تواند مسیر زیادی را در کابل حرکت کند و امواج الکترو مغناطیس روی آن تاثیر ندارد می توان تا کیلومتر ها از این کابل استفاده کرد . سرعت انتقال اطلاعات در این کابل می تواند از ۱۰۰Mbps تا ۲۰۰۰۰۰Mbps باشد.
قیمت تمام شده این کابل بسیار زیاد است و برای خرید کارت شبکه آن هزینه زیادی باید پرداخت کرد.
در زیر چند کابل فیبر نوری را مشاهده می کنید:

انواع کابل دوربین مداربسته

مودم ADSL بری دوربین مداربسته

بیسیم: این روش ارتباطی جدیدترین روش می باشد که به زودی جای شبکه های کابلی را می گیرد. در این روش به جای استفاده از کابل برای ارسال اطلاعات از امواج رادیویی و مادون قرمز استفاده می شود.
از این شبکه می توان در جاهایی که امکان کابل کشی وجود ندارد یا کاربران شبکه در حال حرکت و جابه جایی هستند از این روش استفاده کنند.
برای راه اندازی این شبکه شما نیاز به یک access point دارید. تصویر زیر یک access point را نشان می دهد:

Access point ها تا یک محدوده ای کار می کنند. این محدودی می تواند در شعاع ۳۶۰ درجه و تا فاصله ۲۵۰ متر یا بیشتر باشد. به محدوده ای که یک Access point اطلاعات را ارسال می کند یک سل گفته می شود.
کاربران برای اتصال به Access point باید روی سیستم خود یک کارت شبکه بیسیم نصب کنند و در محدوده سل قرار گیرند.
تصویر زیر یک کارت شبکه بیسیم را نشان می دهد:

کارت دستگاه DVR

کابل دوربین مداربسته

دستگاهایی که برای استفاده در شبکه های بیسیم تولید می شوند برای اینکه با امواج دیگر مانند رادیو و تلویزیون و… تداخل نکنند و روی همدیگر ایجاد نویز نکنند موسسه مهندسی IEEE جدول زیر را ارائه کرده است:

همچنین جهت آشنایی با روشهای سیم کششی و  طراحی ساختار کابل دوربین مداربسته میتوانید مقاله اموزشی روشهای کابل کشی دوربین مداربسته را مطالعه نماید.

با توجه به کابل دوربین مداربسته منبع تغذیه دوربین مداربسته باید انتخاب شود، همچنین میتوانید برای نصب دوربین مداربسته از وسیله ای بنام ویدئو بالن دوربین مداربسته برای اتصال دوربین استفاده نماید تا کیفیت بهتری داشته باشید.

نتیجه گیری در کابل دوربین مداربسته

ما به شما توصیه میکنیم حتما از نصب دوربین مداربسته برای محل کار یا منزل خود استفاده نمایید و با استفاده از دزدگیر امنیت خود را افزایش دهید.

توصیه میشود برای خرید دوربین مداربسته دید در شب جهت نصب به دستگاه DVR از فروشگاههای معتبر خرید نمایید. در این راستا میتوانید از فروشگاه دوربین مداربسته آریا خرید نمایید و یا خرید کابل دوربین مداربسته خود را به ما بسپارید.

تماس با ما:

فروشگاه دوربین مداربسته آریا به عنوان تولید کننده دوربین مداربسته با برند INFINITY با ۲ سال گارانتی طلایی آریا به آدرس تهران خیابان جمهوری بعد از پل حافظ، پاساژ امجد طبقه ۴ واحد ۱۲ ، ۰۲۱۶۶۷۲۹۰۴۱ – ۰۹۱۲۲۸۸۹۳۴۶ ، آماده ارائه خدمات نصب و راه اندازی دوربین مداربسته به هزینه بسیار پایین می باشد.

انواع دوربین مداربسته

انواع دوربین مداربسته

انواع دوربین مداربسته

انواع دوربین مدار بسته بر اساس نوع و ساختار دسته بندی به چند مدل زیر تقسیم میشوند:

از نظر نوع سیگنال:
• دوربین آنالوگ
• دوربین مدار بسته Ip (دوربین مداربسته تحت شبکه)
• دوربین مدار بسته دو منظوره

دوربین AHD

از نظر شکل ظاهری و کاربرد متناظر دوربین مداربسته شامل:
• دوربین دام DOME
• دوربین صنعتی
• دوربین مینیاتوری یا مخفی
• دوربین های مادون قرمز IR
• دوربین های اسپید دام (دوربین های چرخشی PTZ)
از نظر قاب و پوشش:
• دوربین های ضد آب قاب بزرگ (پمپ بنزینی)
• دوربین های مخفی
• دوربین های قاب فانتزی

تمام  اطلاعات فنی در خصوص انواع تجهیزات حفاظتی و نظارتی و همچنین مداربسته را میتوانید از ما داشته باشید.

در اینجا برخی اطلاعات کلی در مورد انواع دوربین مداربسته ارائه میگردد:

دوربین های مدار بسته Dome

یک نوع از انواع دوربین مداربسته دوربین گنبدی نام خود را از پوشش گنبدی شکل که دوربین در آن قرار دارد ، میباشد. در حالی که این دوربین ها از نظر ظاهری نسبتاً کم نظیر دوربین های مدار بسته هستند ، این مانع از بازداشت مجرمان نمی شود. این امر به این دلیل است که پوشش گنبد باعث می شود تا افراد برای دیدن کدام یک دوربین از کدام جهت به آن واقعاً دشوار باشند. این امر هوای بلاتکلیفی را برای سارقان احتمالی یا سرگردانی که از همه جهات نزدیک می شوند ، ایجاد می کند.

مزایای اصلی

طراحی محجوب به معنای مناسب بودن آن است
مناسب برای مصارف داخلی و خارجی
گنبد مقاوم در برابر وندال به معنای تداخل با دوربین سخت تر است
چرخش ۳۶۰ درجه دوربین ، بنابراین شما می توانید تمام زاویه ها را بپوشانید

دوربین های مدار بسته بولت

دوربین های مدار بسته بولت دارای طراحی قدیمی هستند که بسیار قابل مشاهده در سطح شهر است. از نظر شکل استوانه ای هستند و قادر به مشاهده مسافت های طولانی هستند. دوربین های بولت معمولاً در خارج از منزل قرار می گیرند ، بنابراین کیس آنها در برابر آب ، گرد و غبار و خاک مقاوم است.

مزایای اصلی

بسیار قابل مشاهده است بنابراین به عنوان یک عامل بازدارنده عمل می کند
درمقابل خاک در محیط های چالش برانگیز مقاوم است
نظارت بر مسافت های طولانی را فراهم می کند
پوشش نیز در برابر تابش نور و باران محافظت می کند

دوربین های PTZ Pan Tilt & Zoom

تیم امنیتی شما با داشتن دوربین PTZ (Pan Tilt & Zoom) می توانند کنترل کاملی بر آنچه ثبت شده است ، داشته باشند. با لمس یک دکمه ، لنز دوربین می تواند به سمت چپ و راست حرکت کند ، به سمت بالا و پایین کج شود یا در داخل و خارج بزرگنمایی کند. این گزینه ایده آل است اگر یک محافظ امنیتی داشته باشید که یک ویدیوی زنده را در سایت نظارت می کند. این دوربین یکی از انواع دوربین مداربسته است.

مزایای اصلی

بزرگنمایی نوری در این دوربین ها به این معنی است که می توانید از نزدیک به موضوعات توجه کنید
ویژگی پان و شیب زمینه دید ۳۶۰ درجه ای را فراهم می کند
وضوح تصویر معمولاً بی عیب و نقص است بنابراین ویژگی های صورت قابل تشخیص است
تیم امنیتی کنترل کاملی بر ضبط دارند و می توانند در شرایط زندگی واکنش نشان دهند

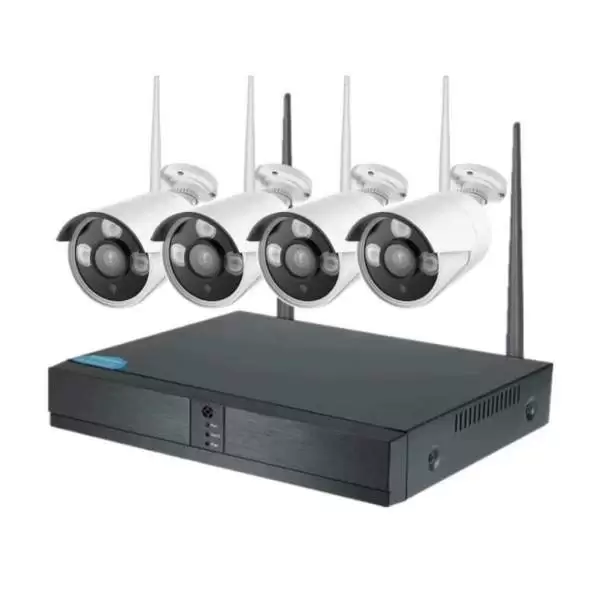

دوربین های مدار بسته بی سیم

دوربین های مدار بسته بی سیم برای به حداقل رساندن زمان نصب ایجاد شده اند. آنها همچنین ظاهر دوربین را بسیار مرتب تر می کنند ، که این ممکن است عامل مهمی برای مکان هایی مانند کلیساها ، موزه ها یا خانه های باشکوه باشد.

مزایای اصلی

نصب آسانتر از سیستم دوربین مداربسته متوسط شما
ظاهر احتیاطی و مرتب و تناسب کمتری دارد
تصاویر منتقل شده از طریق اینترنت بنابراین در هر مکانی قابل مشاهده هستند
ذخیره سازی ایمن و دسترسی آسان به فیلم های بایگانی

دوربین مداربسته صنعتی نیز در مقاله مربوطه توضیح داده شده است.

نتیجه گیری

ما به شما توصیه میکنیم حتما از نصب دوربین مداربسته برای محل کار یا منزل خود استفاده نمایید و با استفاده از دزدگیر امنیت خود را افزایش دهید.

توصیه میشود برای خرید دوربین مداربسته دید در شب جهت نصب به دستگاه DVR از فروشگاههای معتبر خرید نمایید. در این راستا میتوانید از فروشگاه دوربین مداربسته آریا خرید نمایید و یا انتخاب یکی از انواع دوربین مداربستهو مخصوصا دوربینهای دومنظوره خود را به ما بسپارید.

تماس با ما:

فروشگاه دوربین مداربسته آریا به عنوان تولید کننده دوربین مداربسته با برند INFINITY با ۲ سال گارانتی طلایی آریا به آدرس تهران خیابان جمهوری بعد از پل حافظ، پاساژ امجد طبقه ۴ واحد ۱۲ ، ۰۲۱۶۶۷۲۹۰۴۱ – ۰۹۱۲۲۸۸۹۳۴۶ ، آماده ارائه خدمات نصب و راه اندازی دوربین مداربسته به هزینه بسیار پایین می باشد.

اصول ضبط دستگاه DVR

اصول ضبط دستگاه DVR

دستگاه DVR

در ضبط دیجیتال هر تصویر به تعدادی از پیکسل‌ها یا نقاط تقسیم می‌شود. برای هر یک از این پیکسل‌ها مبدل انالوگ به دیجیتال خصوصیات مختلف آن پیکسل مثل رنگ و روشنایی را به اعداد دیجیتال تبدیل می‌کند. و مجموع اطلاعات این پیکسل‌ها با هم یک تصویر را تشکیل می‌دهد و مجموع تصاویر با هم و به ترتیب یک تصویر متحرک را تشکیل می‌دهند. اطلاعات دیجیتال مربوط به هر پیکسل می‌تواند بر روی یک حافظه دستگاه DVR ضبط شود. یک تصویر عادی از یک دوربین تک فام (سیاه و سفید) می‌تواند ۴۵۰ کیلوبایت فضا را اشغال کند و در یک تصویر رنگی این ضرفیت به ۶۵۰ کیلوبایت می‌رشد. از این سو باید به دنبال راهی برای کاهش ظرفیت تصاویر بود. چنین ضرورتی موجب به وجود آمدن روش‌های مختلف کمپرس تصویر شد.
یک فریم تصویر دارای حجم زیادی از اطلاعات زائد است. در سیستم‌های انالوگ تصویر با تمامی اطلاعات آن به صورت ساده‌ای ضبط می‌شود اما در یک سیستم دیجیتال دستگاه DVR این کار ظرفیت زیادی را اشغال خواهد کرد پس باید اطلاعات زائد را از هر فریم جدا کرد. جدا کردن تغییر محسوسی را در کیفیت تصویر ضبط شده نخواهد داشت اما ظرفیت آن را به شدت کاهش خواهد داد. بیشتر روش‌های فشرده سازی تصویر دارای محدودیتی در فشرده سازی هستند و در صورت فشرده کردن تصویر بیش از آن کیفیت تصویر به شدت کاهش خواهد یافتو به نقطه‌ای که پس از آن کیفیت تصویر به شدت افت می‌کند Knee می‌گویند.

روش‌های مختلف فشرده سازی تصویر در دستگاه DVR

معروف‌ترین روش فشرده سازی تصاویر استاندارد JPEG نام خود را از گروه به وجود آورنده این استاندارد یعنی Joint Photographic Expert Group گرفته است. در این روش فشرده سازی Knee در ۱:۸ (یک به هشت) صورت می‌گیرد. در تصاویر متحرک از استاندارد Motion JPEG یا M-JPEG استفاده می‌شود. در این استاندارد Knee در ۱:۱۵ اتفاق می‌افتد. بنابراین با استفاده از استاندارد M-JPEG در بیشترین میزان فشرده سازی ظرفیت یک تصویر ۴۵۰ کیلوبایتی به ۳۰ کیلوبایت تقلیل می‌یابد. اما این ضرفیت هنوز هم ضرفیت خیلی زیادی است چرا که در صورتی که حتی ۲ فریم در ثانیه هم ضبط داشته باشید در طول ۲۴ ساعت به فضایی بالغ بر ۶ گیگا بایت نیاز خواهید داشت.
روش نسبتا جدیدتر (نسبت به M-JPEG) روش MPEG است که به وسیله گروه Motion Picture Expert Group طراحی و ایجاد شد. این استاندارد این قابلیت را دارد که قسمت‌های اضافی یا مشابه رانه تنها در هر تصویر بلکه در بین تصاویر مختلف و مجاوور نیز شناسایی و حذف کند.
در روش MPEG I از هر تصویر سه فریم متفاوت ساخته می‌شود. فریم اول (I-frame) همه خصوصیات و اطلاعات مربوط به ساخت تصویر مورد نظر را دارد. فریم بعدی فریم پیش‌بینی (P-frame) نام دارد و از I-frame تصویر قبلی ایجاد شده است و از آن برای ایجاد تصویر بعدی استفاده می‌شود. فریم آخر یا فریم پیشبینی دوتایی (B-frames) از دو فریم قبلی و بعدی ساخته می‌شود. در این روش فشرده سازی قسمت‌های تکراری و زائد نه تنها در هر تصویر بلکه بین تصاویر مختلف با استفاده از مقایسه فریم‌ها با هم حذف می‌شوند و به این ترتیب ظرفیت تصاویر ضبط شده در این روش بسیار کتر از روش JPEG است.
با توجه به اصل مقایسه تصاویر در صورتی که تصویر گرفته شده از یک مکان دارای حرکت کمتر و عوامل ثابت بیشتری باشد (مثل تصاویر گرفته شده با دوربین‌های مداربسته ثابت) ظرفیت تصاویر خیلی کمتر از حالت‌های دیگر خواهد بود و به همین صورت این روش فشرده سازی امکان فشرده کردن تصاویر را تا نسبت ۱:۱۰۰ نیز فراهم می‌کند.
فرمت MPEG-2 نوع پیشرفته‌تری از فشرده‌سازی به روش MPEG است با استفاده از این روش فشرده سازی می‌توان ۹۰ دقیقه از یک فیلم با کیفیت VHS را در فضایی به بزرگی ۶۵۰ مگابایت ذخیره کرد. در
از طرفی قابلیت استفاده از interframe یا حذف قسمت‌های تکراری در تصاویر مجاور دارای محدودیت‌هایی نیز هست. در صورتی که تصاویر فشرده شده دارای تغییرات دائمی و ناگهانی باشد میزان فشرده سازی تصاویر به شدن کاهش می‌یابد بنابراین ضرفیت تصاویر ضبط شده در فرمت‌هایی که دارای قابلیت interframe هستند تا حد زیادی به تغییرات در تصاویر نیز وابسته است.
جدول زیر یک مقایسه کوتاه و مختصر را بین روش‌های فشرده‌سازی تصاویر در دوربین‌های مداربسته  برای دستگاه DVR نشان می‌دهد.

همچنین جهت مطالعه در خصوص الزامات نصب دوربین مداربسته در مشاعات میتوانید مقاله آموزشی مربوطه را مطالعه نماید، در این مقاله نحوه استفاده از DVR نیز تشریح شده است.

همچنین جهت آشنایی با دوربین مداربسته AHD میتوانید مقاله اموزشی دوربین مداربسته AHD را نیز مطالعه نماید.

نتیجه گیری

ما به شما توصیه میکنیم حتما از نصب دوربین مداربسته برای محل کار یا منزل خود استفاده نمایید و با استفاده از دزدگیر امنیت خود را افزایش دهید.

توصیه میشود برای خرید دوربین مداربسته دید در شب جهت نصب به دستگاه DVR از فروشگاههای معتبر خرید نمایید. در این راستا میتوانید از فروشگاه دوربین مداربسته آریا خرید نمایید و یا نصب دوربین مداربسته فروشگاه خود را به ما بسپارید.

تماس با ما:

فروشگاه دوربین مداربسته آریا به عنوان تولید کننده دوربین مداربسته با برند INFINITY با ۲ سال گارانتی طلایی آریا به آدرس تهران خیابان جمهوری بعد از پل حافظ، پاساژ امجد طبقه ۴ واحد ۱۲ ، ۰۲۱۶۶۷۲۹۰۴۱ – ۰۹۱۲۲۸۸۹۳۴۶ ، آماده ارائه خدمات نصب و راه اندازی دوربین مداربسته به هزینه بسیار پایین می باشد.

اصطلاحات سیستم های دوربین مداربسته

اصطلاحات سیستم های دوربین مداربسته

تکنولوژی دوربین مداربسته یکی از بروز ترین تکنولوژی های دنیا میباشد که دارای ااصطلاحات سیستم های دوربین مداربسته مختص به خود می باشد که در این مقاله برخی از مهمترین اصطلاحات سیستم های دوربین مداربسته در این مقاله اموزشی بیان خواهد شد.

اصطلاحات سیستم های دوربین مداربسته

:A/D مبدل آنالوگ به دیجیتال یا همان ADC (ANALOG TO DIGITAL CONVERTOR )

:ALPHANUMERIC وسیله قرار دادن نوشته روی تصویر که در DVRومولتی پلکسر کار برددارد

BACK– FOCUS : تنظیممکان لنز در رابطه با سنسور CCD در دوربین

:B.W(BAND WIDTH) پهنای باند فرکانس که برای سیگنالویدئویی معمولی ۵ مگا هرتز است .

: BETAMAX فرمت ضبط ویدئویی شرکت SONYو رقیب VHS

:
CCD APERTURE سطحی از CCD که به نور حساس است.

:CCIR انجمن رادیویی بین المللی برای استاندارد تلویزیونی اروپا

:CDS: (CORROLATED DOUBLE SAMPLING) تکنیکی در ایجاد ترکیب رنگ در بعضی از دوربین های CCD

:CFA (COLOR FILTER ARRAY) فیلترهای نوری که در دوربین CCD برای تولید ترکیب رنگ سیگنال ویدئویی استفاده می گردد .

: CIE انجمن بین المللی نور که واحد های نوری را تعریف و ارائه می کند.

: CHROMINANCE به اطلاعات رنگ سیگنال ویدئویی گفته می شود.

: CONTRAST یکی از تنظیمات کیفیت تصویر. اختلاف بین روشن ترین و تاریک ترین نقطه تصویر

:D/A مبدل سیگنال دیجیتالی به آنالوگ .

: DARK CURRENT نشت سیگنال از CCD در نبود نور که ایجاد نویز (dark noise) می کند.

: DMA (DIGITAL MICRO MIRROR DEVICE) یک تکنولوژی جدید ساخت سنسور ویدئویی که از تعداد زیادی آینه مینیاتوری روی چیپ استفاده می شود.

: DUPLEXسیستم ارتباطی که اطلاعات را در دو جهت رفت و برگشت مبادله می کند. در سیستمهای CCTV معمولاً به امکان ضبط و پخش با هم به صورت مولتی پلکس گفته می شود.

: D.S.P مدار الکترونیکی پردازنده سیگنال دیجیتالی

:DV-MINI یک فرمت ضبط صدا و تصویر جدید که اکثراً در هندی کم استفاده می شود .

: D-VHSاستاندارد جدید ارائه شده توسط JVC برای ضبط سیگنال دیجیتالی روی VHS

:EBUاتحادیه پخش برنامه های اروپایی

:EIAانجمن صنعتی الکترونیک

:FCCکمسیون ارتباطات فدرال آمریکا

:FIELDتعداد نصف خطوط فریم را گویند در سیستم CCIR/PAL تعداد فیلدها ۵۰ عدد در ثانیه و درسیستم EIA
/NTSC تعداد فیلدها ۶۰ عدد در ثانیه است .

: FRAME STOREوسیله الکترونیکی شماره گذاری و ذخیره فریم های تصویر.

: FRAME SWITHERنام دیگر مولتی پلکسر ساده است.

: FRAME TRANSFERیکی از سه اصل یا روش انتقال شارژ از چیپ CCD می باشد دو روش دیگر عبارتند از FRAME-INTERLINE, INTERLINE

: FRAMEدر سیستم CCIR/PAL ازترکیب ۶۲۵ خط ودر سیستمEIA ,NTSC از ترکیب ۵۲۵ خط یک فریم ساخته می شود سیستم پال ۲۵ فریم بر ثانیه و سیستم NTSC 30فریم بر ثانیه دارد.

: GAMMAاین مشخصه برای تصحیح اختلاف بین پاسخ خطی دوربین و پاسخ غیر خطی مانیتور تعریف می شود. مثلاً مقدار نمایی گاما برای مونیتور تک رنگ ۲/۲ است لذا دوربین باید روی ۲٫۲/۱یعنی ۴۵/۰ تنظیم شود .

: HADیک نوع سنسور CCD است که طرح لایه ای دارد و سطح نویز درآن بسیار پایین است.

: HDDTVاستاندارد آینده پخش برنامه های تلویزیونی با رزلوشن بالا (۲۰۰۰× ۱۰۰۰ پیکسل (

: HUMنویز روی فرکانس اصلی را گویند.

:HYPER-HADتکامل یافته چیپ CCD HAD

:ILLUMINATIONبه مقدار روشنایی تصویر اشاره دارد .حداقل روشنایی لازم برای دوربین های معمولی چند دهم لوکس و برای دوربین های دید شب چند صدم لوکس می باشد .

:I/0خروجی

:I/Pورودی

:IECانجمن بین المللی برق

:INSERTERوسیله ای برای گذاشتن متن روی تصویر .

:INTERFERENCEتداخل ناشی از میدان الکتریکی یا الکترومغناطیسی سایر وسایل روی سیگنال

:IPدرجه حفاظت بدنه یک وسیله را در برابر عوامل خارجی به صورت عدد بیان می کند .

:IRنور مادون قرمز

:ISDNشبکه تلفن جدید با سرعت انتقال داده ۶۴ کیلو بایت بر ثانیه

:ITUاتحادیه بین المللی ارتباطات راه دور

:JPEGفرمت عکس

:LINE-LOCKEDدر سیستم های CCTV به چند وسیله گفته می شود که با فرکانس منبع تغذیه مشترک ) ۵۰یا ۶۰ هرتز) تغذیه می شوند و از نظر فرکانس فیلد قفل شذه اند .

:LUMINANCEاطلاعات سیگنال ویدئویی در مورد روشنایی
تصویر را گویند .

:MODحداقل فاصله شی از لنز را گویند که برای لنز های زوم حدود یک متر و برای لنزهای فیکس خیلی کمتر است . ( به طول فاصله کانونی لنز بستگی دارد(

:MOIRE PATERNنویز در تصویر حاصل از CCDدر فرکانس های بالا

:NBSاداره ملی استاندارد در آمریکا

:ND FILTERیک نوع فیلتر نوری که مقدار نور را بدون بر هم زدن تعادل رنگ تقلیل می دهد .

: NITیکی از واحد های نوری

:NTSCاستاندارد رنگی در آمریکا، کانادا ، ژاپن و چند کشور دیگر.

: OIPخروجی

: OBJECTIVEجلویی ترین قسمت لنز

: OCULARنزدیکترین قسمت لنز به CCD

:PALسیستم تلویزیون رنگی اروپا

:PHOTواحد نوری معادل ده هزار لوکس

POTSیا: PSTN یکی از سیستم های تلفن

:PRINCIPEL POINTمرکز عدسی

:PTZ SITE DRIVERیک قسمت از سویچر ماتریسی کد سیگنال هایی کد دار کنترلی مربوط به کنترولر و DVR یا مولتی پلکسر را در یافت می کند.

: RETMAنام دیگر EIA

سیگنال RF: سیگنال رادیویی که به طیف تا ۳۰۰ گیگا هرتز تعلق دارد.

: RS-232یک فرمت ارتباط دیجیتالی که فقط نیاز به دو سیم دارد.

: RS-485شکل پیشرفته تر ارتباط دیجیتالی که می تواند تا ۳۲ دریافت کننده را در مقصد پوشش دهد.

: S/N RATIOنسبت سیگنال به نویز که بر حسب dB بیان می شود.

: SCOTOPIC VISIONسطح نور زیر۲-۱۰ لوکس که برای چشم قابل دیدن نیست.

: SIMPLEXدر CCTV به یکی از دو روش مولتی پلکسی اشاره دارد که اطلاعات فقط در یک جهت قابل انتقال است بر خلاف (DUPLEX) مثلاً فقط امکان ضبط یا پخش در یک زمان باشد.

: SMEARخطوط عمودی به صورت نویز در محل های بسیار روشن تصویر حاصل از CCD

:SMPTEانجمن مهندسین تلویزیون و تصاویر متحرک

:SPLIT SCREENبه صفحه نمایش چند تکه شده می گویند

:S-VHSیک فرمت ضبط ویدئویی است که رزولوشن افقی۴۰۰ خط دارد .

: TBCسنکرون کردن سیگنال های مختلف بر اساس زمان

:TDGایجادکننده تاریخ و زمان روی تصویر

:TELEMETRYسیستم کنترل از راه دور اطلاعات دیجیتالی کد دار

:TERMINATIONاتصال انتهای کابل را به یک کانکتور می گویند.

: VDAیک آمپلی فایر سیگنال تصویری با یک ورودی وچند خروجی

:VHS (VIDEO HOME SYSTEM) سیستم ویدئویی خانگی

:VIDEO MATRIX SWITCHERوسیله ای برای انتخاب بیش از یک دوربــین ، VCR یا چاپگر ویدئویی و امثال آن که قدرتمندتر از سویچرهای معمولی است .

: VITSسیگنال تست با شکل خاص که در سیستم پال در خطوط نامرئی ۱۷ و ۱۸ و ۳۳ و ۳۳۱ جا زده می شود.

: VMD (VIDEO MOTIONDETECTOR) سیستمی که در برابر تغییر نور یا جابه جایی و حرکت سیگنال آلارم ایجاد می کند.

: VSنکرونیزاسیون عمودی (در مقابل آن HS سنکرونیزوسیون افقی)

: W-VHSاستاندارد جدید ضبط ویدئویی ارائه شده توسط JVC

تکنولوژی sensup یکی از تکنولوژی هایی می باشد که در نصب دوربین مداربسته مورد استفاده قرار میگیرد .

WDR یا BLC و یا HLC کدام یک بهتر است؟ را میتوانید بررسی نمایید

نتیجه گیری

ما به شما توصیه میکنیم حتما از نصب دوربین مداربسته برای محل کار یا منزل خود استفاده نمایید و با استفاده از دزدگیر امنیت خود را افزایش دهید.

توصیه میشود برای خرید دوربین مداربسته دید در شب جهت نصب به دستگاه DVR از فروشگاههای معتبر خرید نمایید. در این راستا میتوانید از فروشگاه دوربین مداربسته آریا خرید نمایید و یا نصب دوربین مداربسته فروشگاه خود را به ما بسپارید.

تماس با ما:

فروشگاه دوربین مداربسته آریا به عنوان تولید کننده دوربین مداربسته با برند INFINITY با ۲ سال گارانتی طلایی آریا به آدرس تهران خیابان جمهوری بعد از پل حافظ، پاساژ امجد طبقه ۴ واحد ۱۲ ، ۰۲۱۶۶۷۲۹۰۴۱ – ۰۹۱۲۲۸۸۹۳۴۶ ، آماده ارائه خدمات نصب و راه اندازی دوربین مداربسته به هزینه بسیار پایین می باشد.

تکنولوژی Sense-Up دوربین های مداربسته

تکنولوژی Sense-Up دوربین های مداربسته

تکنولوژی Sense-Up

با یک تعریف ساده شروع می کنیم.
Sense-Up : یک تکنولوژی مدرن برای پردازش تصویری است و به کاربران این امکان را می دهد که سرعت های آهسته شاتر به صورت دیجیتالی به منظور عبور نور بیشتر به لنز یک دوربین را می دهد. بنابراین حساسیت بالاتری را در شرایط نوری کم فراهم می کند. همچنین با عنوان های “sens-up”,” sensup”, “sense-up”, “DSS”, و شاتر آهسته دیجیتالی نیز شناخته می شود.
اگر شما یک عکاس یا CCTV حرفه ای باشید، تعریف ذکر شده بسیار عالی است، اگر چه اغلب افرادی که این مقاله را می خوانند، احتمالا متخصص عکاسی یا امنیتی نیستند و تنها علاقمند به درک معنی چنین تعریفی در انگلیسی می با شند. من Sense-Up را تحلیل کرده و مزایا و ضرر های این تکنولوژی را به هنگام استفاده در برنامه های کاربردی نظارتی واقعی توضیح می دهم.

مزایای استفاده از تکنولوژی Sense-Up دوربین های مداربسته

هدف اصلی از Sense-Up ، ارائه یک تکنولوژی دوربینی است که به نور مصنوعی در شرایط نوری بسیار کم ، نیاز ندارد نیست. این مساله به این معنی است که دوربین هایی با قابلیت Sense-Up ، توانایی دید در تاریکی تقریبا کامل با تصویر رنگی را دارد. دوربین های امنیتی که مجهز به این تکنولوژی هستند از یک شاتر الکترونیکی قابل تنظیم برای تغییر در مقدار نور ورودی به دوربین استفاده می کنند. می دانید که وقتی با محیط های کم نور مواجه می شوید، مردمک چشم به منظور دریافت نور بیشتری باز می گردد. شما همچنین می دانید ، وقتی که مردمک چشم شما از طریق قطره های مورد استفاده در چشم پزشکی بطور مصنوعی باز می گردد، مشکلات بسیار زیادی در دید در نورهای عادی ، طی چند ساعت آینده خواهید داشت.
وقتی تکنولوژی Sense-Up دوربین های مداربسته نیز در تاریکی قرار می گیرند، به روش مشابهی عمل می کنند. شاتر در مدت زمان طولانی تری باز می ماند و اجازه می دهد نور بیشتری به دوربین وارد شود و قدرت دید در نورهای کم را بهتر می سازد. اما تفاوت بزرگی وجود دارد، وقتی مردمک چشم شما بطور مصنوعی گشاده شده باشد، برای مدت زمان معینی نیز به همان صورت باقی می ماند. دوربین های sense-up یا دوربین هایی با DSS ، در موقعیت های نور معمولی ، بطور اتوماتیک به تنظیمات نرمال قبلی بر می گردند. این موضوع یک تکنولوژی بسیار عالی به نظر می رسد، نظر شما چیست؟ شما توانایی دید با کیفیت بالا در طول روز را از دست نداده اید، اما توانایی دید در شب با وضوح بسیار خوب و بصورت تمام رنگی را بدست می آورید. چه کسی نمی خواهد که سیستم دوربین امنیتی خود به این خوبی کار کند و تطبیق پذیر باشد؟ بله ، این پیشرفت عظیمی در تکنولوژی و کاربرد آن می باشد ، اگرچه sense-up دارای برخی معایبی که در قسمت های بعدی مقاله بحث می شود نیز می باشد.
چگونه یک دوربین DSS بفهمد که چه مقدار از تنظیمات را بکار بگیرد؟ اغلب دوربین های sense-up دارای OSD نیز می باشند. با استفاده از OSD ، نصاب دوربین می تواند به صفحه های برنامه ریزی دوربین وارد شده و تنظیمات مربوط به پارامترهای اصلی را انجام دهد. یکی از مهمترین پارامترهای تنظیم sense-up ، DSS یا محدوده Sense-up می باشد. این حد می تواند روی اغلب دوربین ها در هر جایی از دامنه ۲x تا ۱۲۸x تنظیم شود. این تنظیم بطور مستقیم به مقدار نوری که اجازه ورود به دوربین را دارد تعبیر می شود و سرعت واقعی شاتر نمی باشد. برای مثال، یک تنظیم ۲x اجازه ورود نور ۲ برابر بیشتر را نسبت به دوربین شاتر دیجیتالی استاندارد فراهم می سازد و یک تنظیم ۱۶x اجازه ورود نور تا حداکثر ۱۶ برابر بیشتر را نسبت به حالت نرمال می دهد. برای عللی که متعاقبا بحث می شود، توصیه می کنم که بدنبال تنظیم دامنه بیش از ۸x در منوی OSD برای sense-up نباشید.
بسیاری از افراد بازاریاب در حوزه امنیتی، ادعا دارند که sense-up پایانی برای دوربین های دید در شب مادون قرمزمی باشد. به سادگی آشکار است که این مساله صحیح نمی باشد. بسیاری از دوربین هایی که من دیده ام، دوربین های مجهز به sense-up و حساس به نور مادون قرمز می باشند که اجازه تنظیمات sense-up در حد کم را می دهند و نور LED های مادون قرمز قدرتمند منجر به افزایش نور مذکور می گردد به این ترتیب امکان مشاهد ه تصاویر تا فاصله ۹۰ متر در تاریکی مطلق فراهم می گردد. در واقع DSS یا شاتر آهسته دیجیتالی بطور قطع یک تکنولوژی ارزشمند می باشد، اما تنها وابستگی به این تکنولوژی ، برای فراهم نمودن تصاویر در نور کم باید به دقت مورد بررسی قرار گیرد. همچنین وقتی فروشندگان و بازاریابان ادعا می کنند که ورژن sense-up آنها بدون بلور و کشیدگی می باشد و یا دوربین آنها قابلیت دید در تاریکی مطلق بدون نور مادون قرمز را دارد و …، باید به مشخصات مربوط به دستگاه دقت بسیار زیادی نمایید. این موارد در اغلب دوربین هایی که کاربردی تجاری دارند، امکان پذیر نیست. البته اگر توانایی پرداخت ۵۰۰۰$ یا بیشتر را برای هر دوربین داشته باشید ، موارد مذکور امکان پذیر است.

چرا تکنولوژی Sense-Up دوربین های مداربسته فوق العاده نیست؟

وقتی یک دوربین sense-up، شاتر دیجیتالی خود را برای عبور نور بیشتر تنظیم می کند، تنظیم سنکرون ( همزمانی) داخلی آن نیز ضروری می باشد. برای درک مفاهیم این موضوع، ما باید به مفاهیم تکنولوژی ویدیویی مراجعه نماییم. یک منبع ویدیویی ( دوربین ) و صفحه نمایش آن ( مانیتور یا DVR ) به منظور نمایش تصاویر مناسب بدون اعوجاج یا پرش باید با هم سنکرون باشند. شرایطی را تصور کنید که در آن یک دوربین برای ارسال تصاویر به صورت زنده ۳۰ فریم در هر ثانیه تصویر برداری می کند. دوربین ۳۰ فریم به ازای هر ثانیه یا FPS را تهیه کرده و دی وی آر نیز به صورت همزمان یا متناظر دقیقا ۳۰ FPS را دریافت کرده و یک تصویر ویدیویی سنکرون شده مناسب را فراهم می سازد . وقتی که یک دوربین sense-up، سرعت شاتر را تنظیم می کند، در بین فریم ها ، زمان زیادی را برای ورود نور به دوربین اختصاص می دهد که این موضوع ارسال ۳۰ فریم در هر ثانیه را غیر ممکن می سازد. این امر برای تصاویر استاتیک ( بدون حرکت) که اشیاء در آن حرکت زیادی ندارند، بسیار خوب است. هر فریم شبیه فریم بعدی می باشد، بنابراین در انچه ما می توانیم در می ببینیم ، هیچ حرکتی وجود ندارد. وقتی یک شی متحرکی در تصویر وجود دارد، شرایط تغییر می کنند و هر چه آن شی سریعتر حرکت نماید ، تصویر بد تری دیده می شود. آنچه شما در این شرایط می بینید، بهترین توصیف برای تصاویر بلور شده می باشد. در چنین شرایطی مثلا DVR ، حداکثر تا ۱۵ فریم را به ازای هر فریمی که دوربین ارسال می کند ، ثبت می کند. و آنها نمی توانند بطور صحیح سنکرون شوند. اگر تا به حال یک تصویر از یک ماشین مسابقه که با سرعت ۲۰۰ مایل بر ساعت حرکت می کند را دیده باشید، دقیقا می دانید که آن صحنه چگونه به نظر می رسد. این یک اثر خوشایند برای عکس برداری است ، اما برای ویدیو امنیتی و نظارتی بسیار ناگوار می باشد.
دو متغیری که بر میزان بلور شده تصویر sense-up اثر می گذارند، عبارتند از: سرعت شی متحرک ( هرچه شی سریع تر حرکت نماید ، ویدیو مبهم تر خواهد بود.) و مقدار sense-up در تنظیمات منوی دوربین . ( هرچه وسعت بالاتر باشد ، تصویر تحت هر حرکتی ، مبهم تر خواهد بود.)می باشد به همین علت است که نباید از دوربین sense-up را برای کاربردهایی مانند عکس برداری از شماره پلاک خودرو یا دیگر موارد دارای سرعت های زیاد، بکار گرفته شود. در اینگونه موارد ، چهره ها مانند لکه ای و شماره پلاک خودرو بطور نا هموار و ناخوانا می باشند و اگر افراد دست خود را جلوی دوربین تکان دهند، مانند این است که چندین دست به یک بازو متصل می باشد. این موضوع بسیار سرگرم کننده است ولی من به شما اطمینان می دهم ، که بعد از مرور ویدیو برای یافتن مدارکی در رابطه با دزدی یا دیگر مشکلات، تازگی و جدید بودن آن نیز به سرعت از بین برود.
اگر کاربر سیستم دوربین بتواند سرعت حرکت انسان را کنترل نماید، آنگاه آن دوربین sense-up ، به یک تکنولوژی بسیار سودمند تبدیل می گردد. مثال هایی از این کاربرد ، شامل ایجاد یک مکانی است که وسایل نقلیه متوقف شوند و از یک دوربین DSS برای تصویر برداری از شماره پلاک آنها استفاده گردد. به خاطر داشته باشید که ، تا زمانیکه ماشین حرکت نکند ، تصویر بسیار شفاف و رنگی می باشد، حتی در بیشتر نورهای صفر نیز این موضوع صادق است.
حتی تشخیص چهره زمانی که فرد باید پشت یک مانع یا درب ورود متوقف شود با استفاده از این تکنولوژی به سادگی قابل پیاده سازی است.
اگر نور کم باشد، اما کافی ، با استفاده از اندازه معین sense-up و یک دوربین با وضوح تصویر بالا، می توانند تصاویر بسیار عالی را بدون اعوجاج و هیچگونه ابهامی تصویر برداری نمایند، اما اگر نور محیط در حد صفر لوکس باشد راه حل این است که از یک دوربین با چراغ های مادون قرمز استفاده شود. در صورتیکه دوربین دارای sense-up ، یک فیلتر شب روز یا دیگر تکنولوژی های توسعه یافته با نور کم باشد ، تصاویر بهتری نیز خواهید داشت.

نکات بیشتری راجع به DSS و sense-up :

نامهای زیادی برای پیاده سازی تکنولوژی شاتر آهسته دیجیتالی وجود دارد. برخی از معروف ترین مارک های دوربین های sense-up عبارتند از : دوربین های سری Illuminator ، سری های Intensifier ، ViZionCAM-RX ، NITE-WATCH از CCTV Dynamics .
اگر چه ورژن هایی از sense-up از سونی ، سامسونگ ، LG و دیگر سازنده ها نیز وجود دارند، قیمت ها بسیار متنوع می باشند. بنابراین به خاطر داشته باشید که sense-up آخر همه آنچه برای نظارت در نور کم لازم است ، نیست. این وسیله به سادگی ، یک ابزار دیگری برای استفاده به منظور تصویر برداری با بهترین کیفیت تصویر است که شما می توانید در پیگرد های قانونی و جلوگیری از ارتکاب جرم از آن کمک بگیرید.

جهت اشنایی با نحوه اتصال یک دوربین مداربسته HD به تلویزیون از طریق HDMI می توانید مقاله اموزشی مربوطه را مطالعه نماید.

جهت خرید دوربین مداربسته و یا دوربین مداربسته دید در شب به صفحه محصولات دوربین مداربسته بروید.

نتیجه گیری

ما به شما توصیه میکنیم حتما از نصب دوربین مداربسته برای محل کار یا منزل خود استفاده نمایید و با استفاده از دزدگیر امنیت خود را افزایش دهید.

توصیه میشود برای خرید دوربین مداربسته دید در شب جهت نصب به دستگاه DVR از فروشگاههای معتبر خرید نمایید. در این راستا میتوانید از فروشگاه دوربین مداربسته آریا خرید نمایید و یا نصب دوربین مداربسته فروشگاه خود را به ما بسپارید.

تماس با ما:

فروشگاه دوربین مداربسته آریا به عنوان تولید کننده دوربین مداربسته با برند INFINITY با ۲ سال گارانتی طلایی آریا به آدرس تهران خیابان جمهوری بعد از پل حافظ، پاساژ امجد طبقه ۴ واحد ۱۲ ، ۰۲۱۶۶۷۲۹۰۴۱ – ۰۹۱۲۲۸۸۹۳۴۶ ، آماده ارائه خدمات نصب و راه اندازی دوربین مداربسته به هزینه بسیار پایین می باشد.

دستگاه NVR

دستگاه NVR

دستگاه کنترل و ذخیره سازی تصاویر دوربین های مداربسته تحت شبکه IP را Network Video Recording یا به اختصار دستگاه NVR می نامند. این دستگاه بر مبنای کنترل دوربین های شبکه طراحی شده و مدل های مختلف آن در ابعاد مختلف موجود است. این سیستم امکان کنترل دوربین های IP و ذخیره سازی تصاویر آنها را فراهم می کند. وظایف عمده ان وی آر ها همانند دی وی آر ها بوده و قابلیت های نسبتا مشابهی را دارا می باشند. تفاوت ها تنها در بکارگیری و نحوه ارتباطشان با دوربین هاست. برخلاف DVR ها که اتصال تصویر و صدا را بسادگی فراهم کرده اند نحوه اتصال در دستگاه NVRها تابع مستقیمی از مفاهیم شبکه های کامپیوتریست. دستگاه NVRدر واقع مرکز اتصال شبکه بشمار می رود و سیاست های اتصال در شبکه بر حسب نیاز با توجه به الگوی شبکه متفاوت خواهد بود.

دستگاه NVR

ضبط ویدئو شبکه (NVR) یک برنامه نرم افزاری است که ویدئو را در یک فرمت دیجیتال به یک درایو دیسک، فلش درایو USB، کارت حافظه SD یا سایر دستگاه های ذخیره سازی ذخیره می کند. یک NVR شامل هیچ سختافزاری ضبط ویدئو اختصاصی نیست. با این حال، نرم افزار معمولا بر روی یک دستگاه اختصاصی اجرا می شود، معمولا با یک سیستم عامل جاسازی شده. به جای آن، برای کمک به افزایش عملکرد و قابلیت کارکرد، سیستم عامل های استاندارد با پردازنده های استاندارد و نرم افزار مدیریت ویدیو مورد استفاده قرار می گیرند. یک NVR معمولا در سیستم نظارت تصویری IP استفاده می شود.

ضبط کننده های ویدئوی شبکه از ضبط کننده های ویدئویی دیجیتال (DVR) متمایز هستند، زیرا ورودی آنها از یک شبکه به جای اتصال مستقیم به یک کارت یا تیونر ضبط ویدیو است. ویدئو در یک DVR در DVR رمزگذاری و پردازش می شود، در حالی که ویدئو در یک NVR در دوربین رمزگذاری و پردازش می شود، سپس برای ذخیره سازی یا مشاهده از راه دور به NVR جریان می یابد. [نیازمند منبع] پردازش های اضافی در NVR ممکن است انجام شود به عنوان فشرده سازی بیشتر و یا برچسب زدن با متا داده.

سیستم های نظارت تصویری ترکیبی NVR / DVR وجود دارد که شامل عملکردهای هر دو NVR و DVR می باشد. اینها یک نوع NVR هستند. [نیازمند منبع]

سیستم های مانیتورینگ خانه NVR به طور کلی بی سیم هستند، تمایل به راه اندازی آسان، می توانند از طریق یک مرورگر وب قابل دسترسی باشند و در صورت زنگ زدن، به کاربر اطلاع داده شود.

این دستگاه برای ضبط تصاویر دوربین مداربسته تحت شبکه بکار میرود، میتوانید مقاله اموزشی که در این خصوص تهیه شده است را مطالعه نماید.

جهت خرید دوربین مداربسته و یا دوربین مداربسته دید در شب به صفحه محصولات دوربین مداربسته بروید.

نتیجه گیری

ما به شما توصیه میکنیم حتما از نصب دوربین مداربسته برای محل کار یا منزل خود استفاده نمایید و با استفاده از دزدگیر امنیت خود را افزایش دهید.

توصیه میشود برای خرید دوربین مداربسته دید در شب جهت نصب به دستگاه DVR از فروشگاههای معتبر خرید نمایید. در این راستا میتوانید از فروشگاه دوربین مداربسته آریا خرید نمایید و یا خرید دستگاه NVR خود را به ما بسپارید.

تماس با ما:

فروشگاه دوربین مداربسته آریا به عنوان تولید کننده دوربین مداربسته با برند INFINITY با ۲ سال گارانتی طلایی آریا به آدرس تهران خیابان جمهوری بعد از پل حافظ، پاساژ امجد طبقه ۴ واحد ۱۲ ، ۰۲۱۶۶۷۲۹۰۴۱ – ۰۹۱۲۲۸۸۹۳۴۶ ، آماده ارائه خدمات نصب و راه اندازی دوربین مداربسته به هزینه بسیار پایین می باشد.
